Ustawienia
![]() |
Zawartość menu ustawień zależy od wybranego procesu spawalniczego, trybu prądu i trybu spawania. |

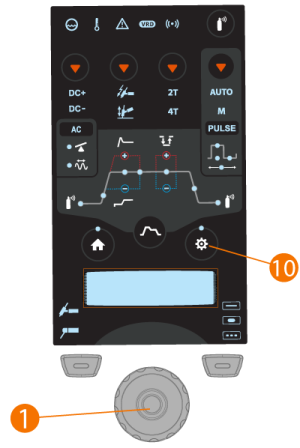

Wybór i regulacja parametrów w menu Ustawienia:
1. | Naciśnij przycisk ustawień (1), żeby otworzyć menu. |
2. | Pokrętłem regulacji (1) wybierz odpowiedni parametr. |
3. | Naciśnij pokrętło regulacji (1), żeby wybrać dany parametr. |
4. | Wyreguluj wybrany parametr pokrętłem regulacji (1). |
5. | Żeby zamknąć parametr, naciśnij pokrętło regulacji (1). |
Menu ustawień zaawansowanych:
Przytrzymaj przycisk ustawień (10) wciśnięty przez 5 sekund.
![]() |
Rzadko wykorzystywane ustawienia są domyślnie ukryte. Żeby zyskać do nich dostęp, należy użyć menu ustawień zaawansowanych. |
Ustawienia:
Parametr | Wartość parametru | Opis |
---|---|---|
Ostatnia spoina | prąd, napięcie, czas jarzenia łuku | W tym miejscu wyświetlają się parametry ostatniej spoiny. |
Kształt fali AC | sinusoidalna / optymalna / kwadratowa (domyślnie = optymalna) | Funkcja zmiany kształtu fali prądu zmiennego podczas spawania TIG prądem zmiennym. Dostępne są trzy opcje: sinusoidalna, kwadratowa i optymalna. Kształt fali wpływa na kształt ściegu, wtopienie spoiny oraz hałas. Wybierz ustawienie odpowiednie do zastosowania. |
Czas spawania punktowego | od 0,1 s do 150,0 s, co 0,1/1,0 s (domyślnie = 2,0 s) | Zgrzewanie punktowe: Funkcja spawania TIG automatycznie kontroluje czas trwania jarzenia łuku. Parametry programuje użytkownik. Służy do łączenia dwóch elementów sczepinami, np. łączenia blachy cienkiej przy niskiej ilości wprowadzanego ciepła. |
Stosunek AC MIX TIG | od 10% do 90%, co 1% (domyślnie = 50%) | MIX TIG: Funkcja spawania TIG, podczas której urządzenie w zaprogramowany sposób przełącza się pomiędzy spawaniem TIG AC i TIG DC. Parametry programuje użytkownik odpowiednio do planowanego zastosowania. Służy zwykle do optymalizacji spawania elementów aluminiowych o różnej grubości. |
Czas cyklu MIX TIG | od 0,1 s do 1,0 s, co 0,1 s (domyślnie = 0,6 s) | |
Poziom DC MIX TIG | od 50% do 150%, co 1% (domyślnie = 100%) | |
Cz. spawania punkt. MicroTack | od 1 ms do 200 ms, co 1 ms (domyślnie = 10 ms) | MicroTack: Funkcja spawania TIG zoptymalizowana pod kątem zgrzewania punktowego. Wykorzystywana podczas zgrzewania blachy cienkiej lub materiałów o różnej grubości. Umożliwia szybkie i łatwe zgrzewanie przy minimalnej ilości wprowadzanego ciepła. |
Czas przerwy MicroTack | od 50 ms do 500 ms, co 1 ms (domyślnie = 50 ms) | |
Liczba spoin punktowych MicroTack | od 1 do 5, bez końca (domyślnie = 1) | |
Dynamika łuku | od -10 do +10, co 1 (domyślnie = 0) | Reguluje dynamikę zwarcia podczas spawania MMA poprzez zmianę np. prądu. |
Gorący start | od -10 do +10, co 1 (domyślnie = 0) | Funkcja wykorzystująca wyższy prąd spawania na początku spoiny. Po okresie gorącego startu prąd jest zmniejszany do standardowego ustawionego poziomu. Prąd i czas trwania gorącego startu ustawia się ręcznie. Ułatwia rozpoczęcie spawania, szczególnie w przypadku aluminium. |
VRD | WYŁ. / WŁ. (domyślnie = WYŁ.) | VRD (układ redukcji napięcia): Zabezpieczenie urządzeń spawalniczych utrzymujące napięcie na biegu jałowym poniżej określonej wartości. Ogranicza ono ryzyko porażenia prądem, szczególnie w niebezpiecznych środowiskach, np. ciasnych pomieszczeniach lub wilgotnych miejscach. W niektórych krajach lub regionach układ redukcji napięcia może być wymagany prawem. W wersji AU VRD: domyślnie = WŁ., wyłączanie zablokowane. |
F. antyprzyklejeniowa MMA | WYŁ. / WŁ. (domyślnie = WŁ.) | Funkcja automatycznie zmniejsza prąd spawania, gdy elektroda zewrze element spawany. Dzięki niej elektroda MMA nie jest zbyt gorąca podczas sklejenia z elementem spawanym. |
Siła jonizatora HF | od 50% do 110%, co 1% (domyślnie = 100%) | Regulacja napięcia iskry wysokiego napięcia wykorzystywanej do zajarzenia. |
F. antyprzyklejeniowa TIG | WYŁ. / WŁ. (domyślnie = WYŁ.) | Funkcja automatycznie zmniejsza prąd spawania, gdy elektroda zewrze element spawany. Pozwala na przykład uniknąć niepożądanych wtrąceń do materiału spawanego. |
Tryb zdalny | WYŁ. / Zdalne / Uchwyt (domyślnie = WYŁ.) | |
Zdalne ster. min. | min. = min. natężenie prądu, maks. = maks. natężenie prądu | |
Zdalne ster. maks. | min. = min. natężenie prądu, maks. = maks. natężenie prądu | |
Bezprzewodowe zdalne sterowanie | Anuluj / Start (Rozpocznij parowanie) | |
Chłodzenie cieczą | WYŁ. / AUTO / WŁ. (Domyślnie = Auto) | |
Czas danych spawania | WYŁ. / od 1 s do 10 s, co 1 s (domyślnie = 5 s) | Określa, czy i przez jaki czas po każdym spawaniu wyświetlane jest podsumowanie danych spawania. |
Wyłączanie wyświetlacza | od 5 min do 120 min, co 1 min (domyślnie = 5 min) | |
Data | ustawienie daty (DD/MM/RRRR) | Obróć pokrętło regulacji, żeby wybrać dzień. Po wybraniu dnia, naciśnij przycisk pokrętła regulacji, żeby ustawić miesiąc itd. |
Czas | ustawienie godziny (HH:MM) | Obróć pokrętło regulacji, żeby wybrać godzinę (format 24 h). Po wybraniu godziny naciśnij pokrętło regulacji, żeby ustawić minuty. |
Język | wybierz język z listy. | |
Licz. czasu | całkowity czas jarzenia łuku i włączenia. | |
Licznik czasu (od daty): | całkowity czas jarzenia łuku i włączenia od ostatniego wyzerowania. | |
Resetuj licz. | zerowanie licznika czasu. | |
Tryb 4T | 4T MLOG / 4T LOG / 4T LOG+ (domyślnie = 4T MLOG) | Tryb działania wyłącznika uchwytu spawalniczego. Naciśnięcie wyłącznika uchwytu w trybie 4T powoduje rozpoczęcie przepływu gazu osłonowego, ale łuk zajarzy się dopiero po zwolnieniu wyłącznika. Żeby zakończyć spawanie, ponownie naciśnij wyłącznik, a następnie puść go, żeby wygasić łuk. |
Ustawienia zaawansowane (standardowo ukryte):
Parametr | Wartość | Opis |
---|---|---|
Min. natężenie prądu | TIG: 2 A / MMA: 8A, co 1 A* | |
Maks. natężenie prądu | TIG: wartość nominalna źródła prądu / MMA: maks. wartość źródła prądu dla trybu MMA, co 1 A* | |
Balans min. | od -99% do 0% (domyślnie = -60%) | Definiuje minimalną wartość ustawienia balansu AC. |
Balans maks. | od 0% do 20% (domyślnie = 0%) | Definiuje maksymalną wartość ustawienia balansu AC. |
Prąd lift TIG | od 5 A do 40 A / Auto (domyślnie = Auto) | Prąd kontaktowy na początku zajarzenia metodą Lift TIG. |
Podgląd przepływu | WYŁ. / WŁ. (domyślnie = WŁ.) | |
Dodatni prąd zajarzenia | od 30% do 150% / Auto, co 1% (domyślnie = Auto) | Reguluje poziom prądu dla sekwencji zajarzania z biegunowością dodatnią (TIG). Dotyczy tylko źródeł prądu ACDC (TIG). |
Ujemny prąd zajarzenia | (AC/DC): od 100% do 300% / Auto, co 1% (domyślnie = Auto) | Reguluje poziom prądu dla sekwencji zajarzania z biegunowością ujemną (TIG). |
Prąd zajarzenia | DC od 100% do 300% / Auto, co 1% (domyślnie = Auto) | |
Dodatni czas zajarzenia | od 0 ms do 200 ms / Auto, co 10 ms (domyślnie = Auto) | Reguluje długość sekwencji zajarzania z biegunowością dodatnią (TIG). Dotyczy tylko źródeł prądu ACDC (TIG). |
Ujemny czas zajarzenia | (AC/DC): od 0 ms do 950 ms / Auto, co 10 ms (domyślnie = Auto) | Reguluje długość sekwencji zajarzania z biegunowością ujemną (TIG). |
Czas zajarzenia | DC od 0 ms do 950 ms / Auto, co 10 ms (domyślnie = Auto) | |
Płynne narastanie | WYŁ. / WŁ. (domyślnie = WYŁ.) | Funkcja automatycznie i płynnie zwiększająca prąd, żeby zapobiec zużywaniu się elektrody w wyniku gwałtownego wzrostu prądu podczas spawania wysokim prądem. Funkcja sprawdza się tylko podczas spawania prądem od 100 A wzwyż. |
Poziom początkowy | od 5% do 40%, co 1% (domyślnie = 10%) | Poziom prądu spawania, na którym rozpoczyna się narastanie. |
Poziom odcięcia opadania | od 5% do 40%, co 1% (domyślnie = 10%) | Poziom prądu spawania, na którym kończy się opadanie. |
Odcięcie opadania 2T | WYŁ. / WŁ. (domyślnie = WYŁ.) | Funkcja umożliwiająca użytkownikowi zakończenie opadania prądu naciśnięciem włącznika uchwytu. |
Opadanie nieliniowe | od 0% do 50%, co 1% (domyślnie = 0%) | Określa punkt, do którego prąd opada najszybciej, jak to możliwe, a następnie rozpoczyna się normalne opadanie. |
Zatrzymanie prądu | WYŁ. / WŁ. (domyślnie = WYŁ.) | Funkcja zablokowania określonej wartości prądu spawania podczas opadania po naciśnięciu wyłącznika uchwytu. |
Natężenie zamiany faz AC | od 5 A do 20 A / Auto | Zmienia wartość prądu spawania, przy którym przekraczane jest zero. Dotyczy tylko spawania TIG prądem zmiennym. |
Info | typ maszyny, numer seryjny. | |
Wersja oprogramowania | wersje oprogramowania źródła prądu i panelu sterowania. | |
Przywróć ustawienia fabryczne | Anuluj / Resetuj (domyślnie = Anuluj) | Resetuje ustawienia do następujących: TIG, DC-, 50 A, HF, Impuls WYŁ. (pozostałe ustawienia domyślne). Po przywróceniu ustawień fabrycznych źródło prądu należy wyłączyć i ponownie uruchomić ręcznie. |
* Zakres regulacji prądu podczas spawania TIG:
• | od 2 A do 130 A, co 1 A (MasterTig 235, tryb ograniczonego zasilania); |
• | od 2 A do 235 A, co 1 A (MasterTig 235); |
• | od 2 A do 305 A, co 1 A (MasterTig 325, 335); |
• | od 2 A do 405 A, co 1 A (MasterTig 425); |
• | Domyślnie = od 3 A do wartości nominalnej źródła prądu. |
* Zakres regulacji prądu podczas spawania MMA:
• | od 8 A do 85 A, co 1 A (MasterTig 235, tryb ograniczonego zasilania); |
• | od 8 A do 185 A, co 1 A (MasterTig 235); |
• | od 8 A do 255 A, co 1 A (MasterTig 325, 335); |
• | od 8 A do 355 A, co 1 A (MasterTig 425); |
• | Domyślnie = od 10 A do maksymalnej wartość prądu dla spawania MMA danego źródła prądu. |
