Montaż na podwoziu (opcjonalne)

Urządzenia spawalnicze MasterTig można montować na trzech różnych podwoziach: podwozie P43MT, wózek 4-kołowy P45MT i wózek 2-kołowy T25MT.

Narzędzia:

•

zestaw kluczy imbusowych.



1.

Złóż podwozie lub wózek zgodnie z instrukcją dołączoną do produktu. W przypadku wózka T25MT wspornik mocujący urządzenie* zakłada się po zainstalowaniu zestawu spawalniczego na wózku.

Od lewej do prawej: P45MT, T25MT, P43MT.

2.

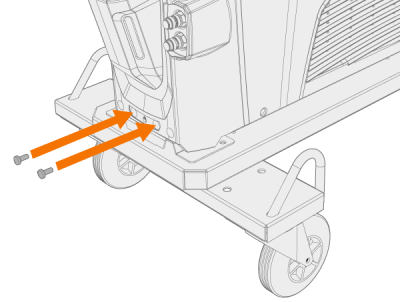

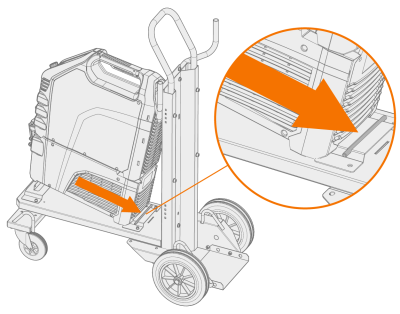

Ustaw urządzenie na podwoziu tak, aby wypust z tyłu urządzenia wpasował się w tylne gniazdo, a następnie opuść przód na przednie gniazdo. Dostarczonymi śrubami (2x M5x12) przykręć źródło prądu od przodu.

Nie wolno podnośnikiem wieszać ani przestawiać źródła prądu za uchwyt. Uchwyt służy wyłącznie do przenoszenia ręcznego.

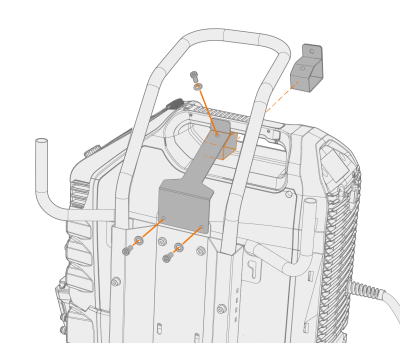

W przypadku wózka 2-kołowego (T25MT) do uchwytu źródła prądu mocowany jest dodatkowy wspornik zabezpieczający. Przykręć wspornik do wózka dostarczonymi śrubami (M8x16).
