Beschrijving van de apparatuur
De lasapparatuur Kemppi MasterTig 235 AC/DC, 325 DC, 335 AC/DC en 425 DC is ontworpen voor professioneel industrieel gebruik. De eigenschappen van de apparatuur zijn bijzonder geschikt om materialen als aluminium en roestvast staal te lassen. De apparatuur bestaat uit een stroombron, een functiepaneel en een koelunit (optioneel). De koelunit MasterTig Cooler M wordt gebruikt in watergekoeld TIG-lassen met een MasterTig-stroombron. De veelzijdig inzetbare MasterTig stroombronnen zijn geschikt voor MMA-lassen, TIG-lassen en puls-TIG lassen met zowel gelijkstroom (DC) en, afhankelijk van het geselecteerde model, wisselstroom (AC).
Beschikbare stroombronmodellen:
|
•
|
MasterTig 235ACDC GM, geschikt voor multi-spanning en generator (230 A AC/DC) * |
|
•
|
MasterTig 325DC (300 A DC) |
|
•
|
MasterTig 325DC G, compatibel met generator (300 A DC) * |
|
•
|
MasterTig 325DC GM, geschikt voor multi-spanning en generator (300 A DC) |
|
•
|
MasterTig 335ACDC (300 A AC/DC) |
|
•
|
MasterTig 335ACDC G, compatibel met generator (300 A AC/DC) * |
|
•
|
MasterTig 335ACDC GM, geschikt voor multi-spanning en generator (300 A AC/DC) * |
|
•
|
MasterTig 425DC G, compatibel met generator (400 A DC) * |
* Er is ook een speciale VDR-modeluitvoering beschikbaar, waar de functie spanningsreductieapparaat (VRD) permanent ingeschakeld is.
Functiepanelen:
|
•
|
Functiepaneel MTP23X (DC, membraanpaneel) |
|
•
|
Functiepaneel MTP33X (AC/DC, membraanpaneel) |
|
•
|
Functiepaneel MTP35X (AC/DC, 7" TFT LCD-display). |

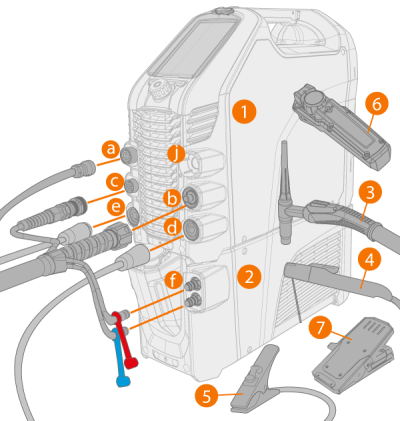

Apparatuur:
|
1.
|
MasterTig 235/325/335/425 stroombron |
|
2.
|
MasterTig Cooler M (optioneel) |
|
5.
|
Werkstukkabel en -klem |
|
6.
|
Afstandsbediening (bedraad of draadloos) |
|
7.
|
Afstandsbediening met bediening via voetpedaal (draadloos) |
|
8.
|
Stroom aan/uit-schakelaar. |
Aansluitingen:
|
a.
|
Externe connector voor de afstandsbediening |
|
b.
|
Connector voor de TIG-laskabel (connectortype R1/4) |
|
c.
|
Stuurstroomkabelconnector |
|
f.
|
Inlaat en uitlaat voor koelvloeistof (kleurgecodeerd) |
|
g.
|
Aansluiting beschermgasslang |
|
i.
|
Aansluiting van de koelunit |
|
j.
|
Lege houder voor ongebruikte DIX-connector. |
|
Apparaatkenmerk
Serienummer
Het serienummer van het apparaat is gemarkeerd op de typeplaat of op een andere goed zichtbare plaats op het apparaat. Bij het uitvoeren van reparaties of het bestellen van reserveonderdelen is het van belang dat het juiste serienummer van het product wordt opgegeven.
Quick Response-code (QR-code)
Het serienummer en andere identificatie-informatie met betrekking tot het apparaat kan ook opgeslagen zijn in de vorm van een QR-code (of een streepjescode) op het apparaat. Deze codes kunnen worden gelezen met een smartphone of met een speciale codelezer voor snelle toegang tot informatie over het apparaat.
|
