Weld Assist -näkymä
Weld Assist on ohjattu toiminto hitsausparametrien helppoa valintaa varten. Toiminto johdattelee käyttäjän vaihe kerrallaan läpi vaadittavien parametrien valinnan ja esittää valinnat havainnollisessa, yleistajuisessa muodossa.
Weld Assist -toiminto on käytettävissä sekä TIG- että puikkohitsauksessa. Weld Assist -toiminnossa valinnat tehdään säätönupilla (1) ja kahdella toimintopainikkeella (2, 3):

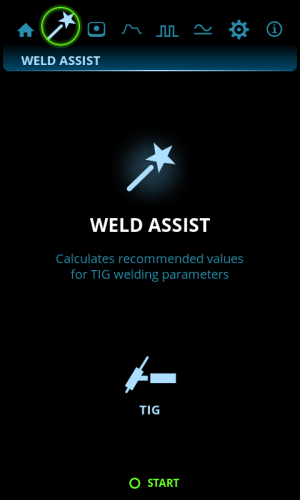

Weld Assist -toiminnon käyttö TIG-hitsauksessa
|
1.
|
Siirry Weld Assist -näkymään ja valitse säätönupin painikkeella (1) 'Aloita'. |
>> Hitsattava materiaali: Fe (niukkaseosteinen teräs) / Ss (ruostumaton teräs) / Al (alumiini).
>> Hitsattavan materiaalin paksuus (0,5...10 mm).
>> Liitostyyppi: päittäisliitos / nurkkaliitos / reunaliitos / limiliitos / pienaliitos / putkiliitos / putki-levy-liitos.
>> Hitsausasento: PA / PB / PC / PD / PE / PF / PG.
|
MasterTig DC -virtalähteitä käytettäessä alumiini (Al) ei ole valittavissa hitsattavaksi materiaaliksi. |
|
3.
|
Vahvista Weld Assistin suosittamat hitsausasetukset valitsemalla ”Käytä”. |
| Vihje: Voit siirtyä Weld Assist -toiminnossa vaihe kerrallaan taaksepäin painamalla vasenta toimintopainiketta (2). Kun valitset oikealla toimintopainikkeella (3) Peruuta, voit peruuttaa Weld Assist -toiminnon antamat suositukset ja palata alkuun. |

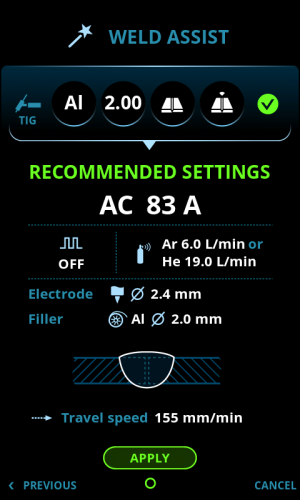

Weld Assist asettaa automaattisesti seuraavat parametrit hitsaustöitä varten:
|
•
|
Virta: Riippuu käytetystä laitteesta |
|
•
|
Pulssi (jos käytössä): Taajuus |
|
•
|
AC ja aloitus- ja lopetusparametrit: Aseta oletusarvoon. |
|
|
Kaikkia näitä parametreja voidaan edelleen muuttaa tavanomaisen käytännön mukaisesti itse hitsauksen aikana. |
Weld Assist antaa suosituksen näitä varten:
|
•
|
Suojakaasun virtaus: "Argon" + l/min ja "Helium" + l/min |
|
•
|
Lisäaine (jos käytössä): Materiaali ja halkaisija |
|
•
|
Palkojen määrä: määrä ja/tai kuva |
|
•
|
Kuljetusnopeus: mm/min. |

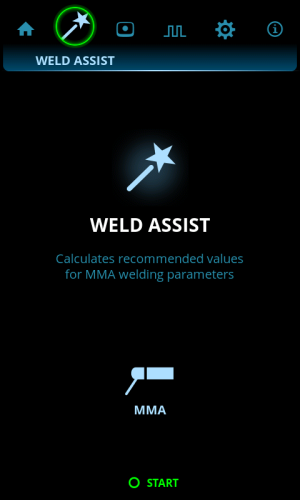

Weld Assist -toiminnon käyttö puikkohitsauksessa
|
1.
|
Siirry Weld Assist -näkymään ja valitse säätönupin painikkeella (1) Aloita. |
>> Puikkotyyppi: Fe emäs / Fe rutiili / Suurriittoisuuspuikko / Ss/Inox (ruostumaton teräs).
>> Hitsauspuikon halkaisija (1,6 ... 6 mm).
>> Liitostyyppi: päittäisliitos / nurkkaliitos / limiliitos / pienaliitos / putkiliitos / putki-levy-liitos.
|
3.
|
Vahvista Weld Assistin suosittamat hitsausasetukset valitsemalla ”Käytä”. |

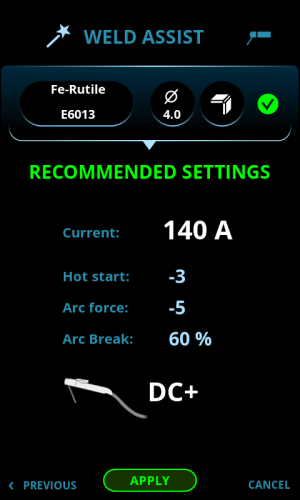

Weld Assist asettaa automaattisesti seuraavat parametrit hitsaustöitä varten:
|
•
|
Virta: Riippuu käytetystä laitteesta |
|
•
|
DC+ ilmaisee napaisuuden (tässä tapauksessa puikonpidin on kytkettynä positiiviseen (+) DIX-liittimeen). |
|
|
Kaikkia näitä parametreja voidaan edelleen muuttaa tavanomaisen käytännön mukaisesti itse hitsauksen aikana. |
