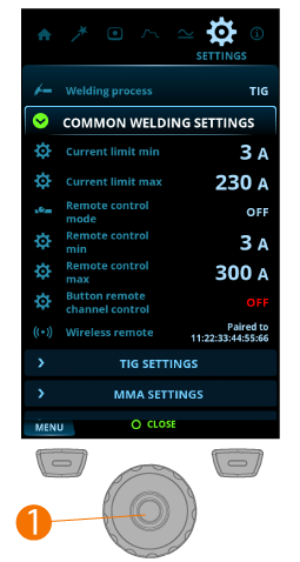

Asetukset-näkymä
Asetusten säätäminen:
| 1. | Siirry Asetukset-näkymään. |
| 2. | Selaa asetusryhmiä ja parametreja kääntämällä säätönuppia (1). |
| 3. | Valitse säädettävä tai muutettava parametri painamalla säätönupin painiketta (1). |
| 4. | Säädä tai muuta asetusta kääntämällä säätönuppia (1). |
| 5. | Sulje parametrin asetus painamalla säätönupin painiketta (1). |
|
Jotkut asetukset ovat esimerkiksi virtalaji- ja hitsausprosessikohtaisia ja tämän mukaisesti ne joko näkyvät tai eivät näy asetusvalikossa. |
Yleiset hitsausasetukset:
| Parametri | Arvo | Huomautus |
|---|---|---|
| Hitsausprosessi | TIG / puikko (oletusarvo = TIG) | Hitsausprosessin valitseminen muuttaa automaattisesti valitun prosessin viimeistä aktiivista kanavaa. |
| Virran minimiarvo | TIG: 2 A / puikko: 8 A, askel 1 A * | |
| Virran maksimiarvo | TIG: virtalähteen nimellisarvo / puikkohitsaus: virtalähteen maksimivirta puikkohitsauksessa, askel 1 A * | |
| Kaukosäädön käyttö | POIS / Kaukosäädin / Poltin (oletusarvo = POIS) | Kun kaukosäädin tai poltinkaukosäädin on valittuna, ohjauspaneelin hitsausvirran säätö on pois käytöstä. |
| Kaukosäädön minimivirta | Min = ”virran minimiarvo”, Maks = ”virran maksimiarvo” | |
| Kaukosäädön maksimivirta | Min = ”virran minimiarvo”, Maks = ”virran maksimiarvo” | |
| Kanavanvalinnan etäpainike | POIS / PÄÄLLÄ (oletusarvo = POIS) | |
| Langaton kaukosäädin | Paritus käynnistyy automaattisesti heti valinnan jälkeen | Uusi paritustieto korvaa vanhan. Asetuksen arvona näkyy parituksen tila. |
TIG-asetukset:
| Parametri | Arvo | Huomautus |
|---|---|---|
| AC-elektrodityyppi | Oletus / Vihreä | AC-elektrodityyppi. Jos käytät vihreää AC-elektrodityyppiä, valitse Vihreä. Oletusarvo koskee kaikkia muita AC-elektrodityyppejä. |
| Balanssirajoituksen minimi | -99 ... 0, askel 1 (oletusarvo = -60) | |
| Balanssirajoituksen maksimi | 0 ... +20, askel 1 (oletusarvo = 0) | |
| Lift TIG -virta | 5 A ... 40 A / Auto, askel 1 A (oletusarvo = Auto = 10 A) | Lift TIG -sytytyksen alussa käytettävä kontaktivirta. |
| HF-kipinän voima | 50 % ... 110 %, askel 1 % (oletusarvo = 100 %) | Säätää sytytyksessä käytettävän suuritaajuuksisen kipinän jännitettä. |
| DC Positiivinen sytytysvirta | 30 % ... 150 % / Auto, askel 1 % (oletusarvo = Auto) | Säätää positiivisen sytytysvirran tasoa DC-virtalajissa. Vain ACDC-virtalähteissä. |
| DC Positiivisen sytytysvirran aika | 0 ms ... 200 ms / Auto, askel 10 ms (oletusarvo = Auto) | Säätää positiivisen sytytysvirran jakson pituutta DC-virtalajissa. Vain ACDC-virtalähteissä. |
| DC Negatiivinen sytytysvirta | 100 % ... 300 % / Auto, askel 1 % (oletusarvo = Auto) | Säätää negatiivisen sytytyssekvenssin virran tasoa DC-virtalajissa. Vain ACDC-virtalähteissä. |
| Sytytysvirta | 100 % ... 300 % / Auto, askel 1 % (oletusarvo = Auto) | Säätää negatiivisen sytytysvirran tasoa. Vain DC-virtalähteissä. |
| DC Negatiivisen sytytysvirran aika | 0 ms ... 950 ms / Auto, askel 10 ms (oletusarvo = Auto) | Säätää negatiivisen sytytysvirran jakson pituutta DC-virtalajissa. Vain ACDC-virtalähteissä. |
| Sytytysaika | 0 ms ... 950 ms / Auto, askel 10 ms (oletusarvo = Auto) | Säätää negatiivisen sytytysvirran jakson pituutta. Vain DC-virtalähteissä. |
| AC Positiivinen sytytysvirta | 30 % ... 150 % / Auto, askel 1 % (oletusarvo = Auto) | Säätää positiivisen sytytysvirran tasoa AC-virtalajissa. Vain ACDC-virtalähteissä. |
| AC Positiivisen sytytysvirran aika | 0 ms ... 200 ms / Auto, askel 10 ms (oletusarvo = Auto) | Säätää positiivisen sytytysvirran jakson pituutta AC-virtalajissa. Vain ACDC-virtalähteissä. |
| AC Negatiivinen sytytysvirta | 100 % ... 300 % / Auto, askel 1 % (oletusarvo = Auto) | Säätää negatiivisen sytytysvirran tasoa AC-virtalajissa. Vain ACDC-virtalähteissä. |
| AC Negatiivisen sytytysvirran aika | 0 ms ... 950 ms / Auto, askel 10 ms (oletusarvo = Auto) | Säätää negatiivisen sytytysvirran jakson pituutta AC-virtalajissa. Vain ACDC-virtalähteissä. |
| Lyhyt nousuvirta | POIS / PÄÄLLÄ (oletusarvo = POIS) | Tämä toiminto luo automaattisesti lyhyen nousuvirtajakson, joka estää liian äkillisen virran nousun aiheuttaman elektrodin kulumisen korkeita hitsausvirtoja käytettäessä. Tällä toiminolla on vaikutusta vain, kun hitsausvirta on vähintään 100 A. |
| Aloitustaso | 5 % ... 40 %, askel 1 % (oletusarvo = 25 %) | Hitsausvirran kohta, jossa nousuvirta alkaa. |
| Laskuvirran keskeytystaso | 5 % ... 40 %, askel 1 % (oletusarvo = 10 %) | Hitsausvirran kohta, johon laskuvirta päättyy. |
| Laskuvirran keskeytys (2T) | POIS / PÄÄLLÄ (oletusarvo = POIS) | Toiminto, jonka avulla käyttäjä voi keskeyttää virran laskuvaiheen painamalla nopeasti polttimen kytkintä. |
| Epälineaarinen laskuvirta | 0 % ... 50 %, askel 1 % (oletusarvo = 0 %) | Määrittelee kohdan, johon virta laskee mahdollisimman nopeasti ennen kuin normaali laskuvirta alkaa. |
| Pakotettu virtataso | POIS / PÄÄLLÄ (oletusarvo = POIS) | Hitsausvirta voidaan pakottaa määrätylle tasolle laskuvirran aikana painamalla liipaisinta. |
| Antifreeze (TIG) | POIS / PÄÄLLÄ (oletusarvo = POIS) | Toiminto, joka automaattisesti pienentää hitsausvirtaa huomattavasti, kun elektrodi koskettaa työkappaletta. Voidaan esimerkiksi estää epätoivottujen aineiden liukeneminen elektrodista työkappaleeseen. |
| AC-virran vaihtokohta | 5 A ... 20 A / Auto | Muuttaa sitä kohtaa, jossa hitsausvirta ohittaa nollan. Koskee ainoastaan AC TIG -hitsausta. |
Puikkohitsausasetukset:
| Parametri | Arvo | Huomautus |
|---|---|---|
| Hitsausvirta | Minimi / maksimi = normaalin hitsausvirtatason rajat | |
| Kuuma-aloitus | -10 ... +10, askel 1 (oletusarvo = 0) | Hitsaustoiminto, joka käyttää hitsin alkuvaiheessa suurempaa hitsausvirtaa. Kuuma-aloituksen jälkeen virta laskee normaalille hitsausvirtatasolle. Kuuma-aloituksen virtataso ja kesto ovat käyttäjän ennalta määritettävissä. Toiminto helpottaa hitsauksen alkua varsinkin alumiinimateriaaleja hitsattaessa. |
| Kaarivoima | -10 ... +10, askel 1 (oletusarvo = 0) | Säätää puikkohitsauksen oikosulkudynamiikkaa (karheutta) esimerkiksi muuttamalla virtatasoja. |
| Antifreeze (puikko) | POIS/PÄÄLLÄ (oletusarvo = POIS) | Toiminto, joka automaattisesti pienentää hitsausvirtaa huomattavasti, kun elektrodi koskettaa työkappaletta. Voidaan estää hitsauspuikon liiallinen kuumeneminen puikon ollessa kosketuksissa työkappaleen kanssa. |
| VRD-tila | POIS / PÄÄLLÄ (oletusarvo = POIS) | Tämä asetus voidaan lukita niin, ettei käyttäjä voi muuttaa sitä. Laitemalleissa, joissa VRD-tila on pysyvästi lukittuna PÄÄLLÄ-tilaan (esimerkiksi AU-malli), VRD-valinta näkyy edelleen asetuksissa, mutta sitä ei voi muuttaa. |
Järjestelmäasetukset:
| Parametri | Arvo | Huomautus |
|---|---|---|
| Kaasutesti | Kaasutestin kestoaika: 0 s ... 60 s, askel 1 s (oletusarvo = 20 s) | Tämän aktivointi käynnistää kaasutestin oletusarvoisella kestoajalla. Aikaa voidaan säätää säätönupilla. Kaasutesti voidaan lopettaa painamalla säätönuppia uudelleen. |
| Jäähdytyslaite | POIS / Auto / PÄÄLLÄ (oletusarvo = Auto) | |
| Jäähdytysnesteen virtausvahti | POIS/PÄÄLLÄ (oletusarvo = PÄÄLLÄ) | |
| Kirkkaus | 10 % ... 100 %, askel 1 % (oletusarvo = 100 %) | |
| Hitsaustietojen kesto | 1 s ... 10 s, askel 1 s (oletusarvo = 5 s) | |
| Näytä Weld Assist | PÄÄLLÄ / POIS (oletusarvo = PÄÄLLÄ) | Ohjattu toiminto, joka tekee hitsausparametrien valinnasta helppoa. Toiminto johdattelee käyttäjän vaihe kerrallaan läpi vaadittavien parametrien valinnan ja esittää valinnat havainnollisessa, yleistajuisessa muodossa. Käytettävissä MasterTig-tuotesarjan MTP35X-ohjauspaneelissa. |
| Näytönsäästäjä | Oletus = Kempin logo | Vaihtoehtoisen näytönsäästäjän kuvan käyttäminen on mahdollista. Lisätietoa on kohdassa Näytönsäästäjä. |
| Näytönsäästäjän viive | POIS / 1 min ... 120 min, askel 1 min (oletusarvo = 5 min) | |
| Pvm | Päivämäärän asetus (PP/KK/VVVV) | |
| Aika (24h) | Ajan asetus (HH:MM) | |
| Kieli | Kielen asetus | |
| Tehdasasetusten palautus... | Peruuta/Aloita (oletusarvo = Peruuta) | Asetus, joka aktivoi tehdasasetusten palautuksen laitteen tehdasasetusten palauttamiseksi. Kun tehdasasetusten palautus on valmis, virtalähde pitää uudelleenkäynnistää manuaalisesti. |
* Hitsaajan asetettavissa oleva virta-alue TIG-hitsauksessa:
| • | 2 A ... 130 A, askel 1 A (MasterTig 235, rajoitettu virransyöttötila) |
| • | 2 A ... 235 A, askel 1 A (MasterTig 235) |
| • | 2 A ... 305 A, askel 1 A (MasterTig 325, 335) |
| • | 2 A ... 405 A, askel 1 A (MasterTig 425) |
| • | Oletus = virtalähteen nimellisarvo. |
* Hitsaajan asetettavissa oleva virta-alue puikkohitsauksessa:
| • | 8 A ... 85 A, askel 1 A (MasterTig 235, rajoitettu virransyöttötila) |
| • | 8 A ... 185 A, askel 1 A (MasterTig 235) |
| • | 8 A ... 255 A, askel 1 A (MasterTig 325, 335) |
| • | 8 A ... 355 A, askel 1 A (MasterTig 425) |
| • | Oletus = virtalähteen puikkohitsauksen maksimivirta. |
