Installieren der Kühleinheit

Die Kühleinheit darf nur durch einen autorisierten Elektriker angeschlossen werden.

Schließen Sie die Maschine erst nach Abschluss der Installation an das Stromnetz an.

Versuchen Sie nicht, die Stromquelle mit einem Hebezeug am Griff zu bewegen. Der Griff ist nur zum manuellen Anheben bestimmt.

Bei Verwendung eines Transportwagens beachten Sie bitte auch Montieren von Einheiten auf einem Wagen (optional).

Werkzeug:

•

Schraubendreher, Torx-Bit (T20).



1.

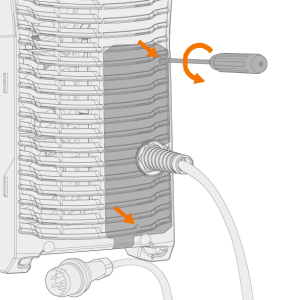

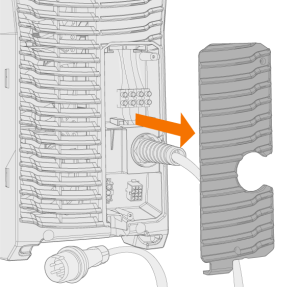

Entfernen Sie die hintere Abdeckung der Stromquelle.

2.

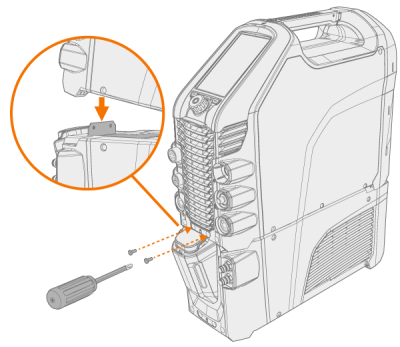

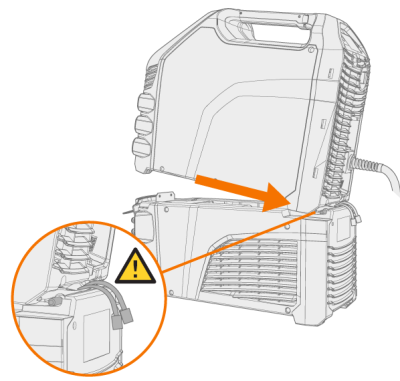

Stellen Sie die Stromquelle so auf die Kühleinheit, dass die Stange auf der Rückseite in den hinteren Anschluss rutscht und senken Sie die Vorderseite auf den vorderen Anschluss ab. Sichern Sie die Stromquelle von vorne mit den mitgelieferten Schrauben.

Achten Sie darauf, dass sich die Anschlusskabel der Kühleinheit nicht zwischen den Geräten verfangen und dabei beschädigt werden.

3.

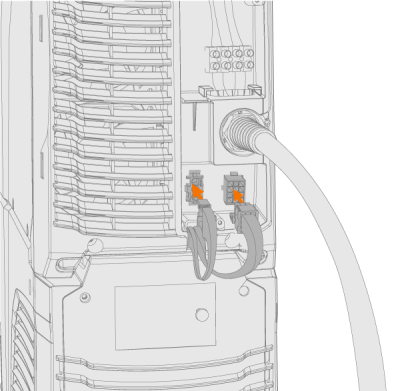

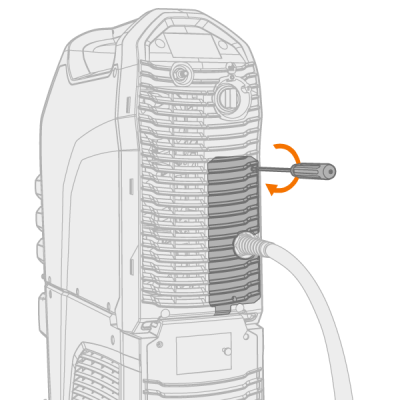

Schließen Sie die Kabel der Kühleinheit an und setzen Sie die hintere Abdeckung wieder ein.

4.

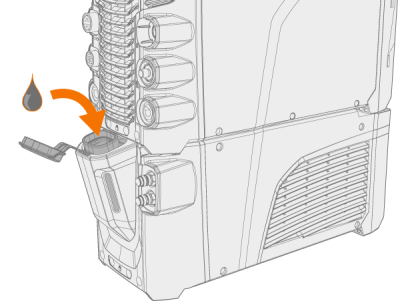

Befüllen Sie die Kühleinheit mit Kühlflüssigkeit.

>>  Der Tankinhalt des MasterTig Cooler M beträgt 3 Liter. Als Kühlmittel wird MPG 4456 (Kemppi-Gemisch) empfohlen. Das Mischungsverhältnis sollte standardmäßig 20...50% betragen. Verwenden Sie nur Ethylen- oder Propylenglykolgemische, die für Schweißkühlsysteme vorgesehen sind, z. B. Kemppi Kühlflüssigkeit.

Fügen Sie der vorgemischten Kühlmittellösung kein Wasser zu. Verwenden Sie keine Kühlflüssigkeit für Kraftfahrzeuge oder Mischungen auf Ethanolbasis.

Vermeiden Sie jeden Kontakt der Kühlflüssigkeit mit Haut oder Augen. Bei Kontakt oder Verletzungen sollten Sie einen Arzt aufsuchen.
