Montieren von Einheiten auf einem Wagen (optional)

Für den Einsatz mit MasterTig-Schweißgeräten sind drei verschiedene Transporteinheiten erhältlich: Fahrgestell P43MT, der 4-rädrige Wagen P45MT und der 2-rädrige Wagen T25MT.

Werkzeug:

•

Innensechskantschlüsselsatz.



1.

Montieren Sie die Transporteinheit gemäß den mitgelieferten Anweisungen. Beim T25MT-Wagen wird die Sicherungsklammer (*) der Schweißmaschine befestigt, sobald die Schweißmaschine auf dem Wagen installiert ist.

Transporteinheiten von links nach rechts: P45MT, T25MT, P43MT.

2.

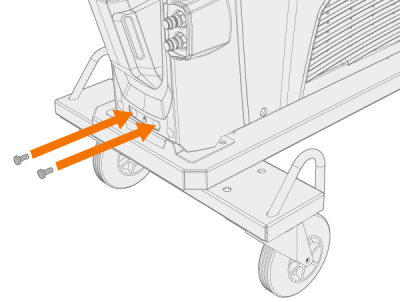

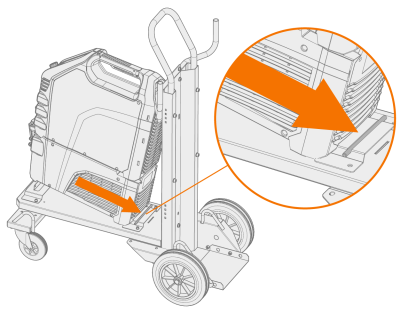

Setzen Sie das Schweißgerät so auf den Wagen, dass die Stange auf der Rückseite in den hinteren Anschluss rutscht und senken Sie die Vorderseite auf den vorderen Anschluss ab. Sichern Sie die Stromquelle von vorne mit den mitgelieferten Schrauben (2 x M5x12).

Versuchen Sie nicht, die Stromquelle mit einem Hebezeug am Griff zu bewegen. Der Griff ist nur zum manuellen Anheben bestimmt.

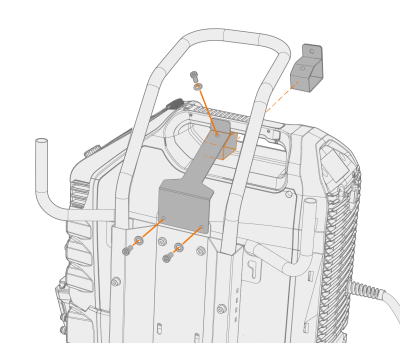

Beim 2-rädrigen Wagen (T25MT) ist am Stromquellengriff eine zusätzliche Sicherungshalterung angebracht. Befestigen Sie die Halterung mit den mitgelieferten Schrauben (M8x16) am Wagen.
