Установка оборудования на тележку (дополнительное оборудование)
Для использования со сварочным оборудованием MasterTig предусмотрена 4-колесная транспортная тележка.
Необходимые инструменты:
|
|

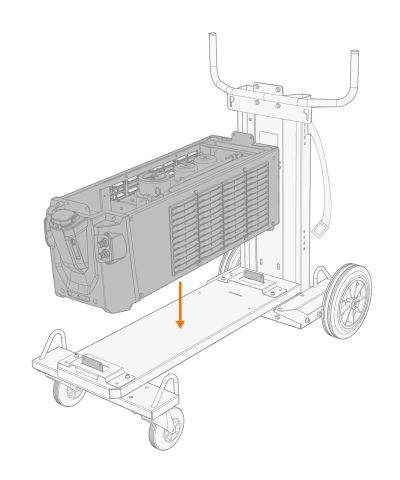

| 1. | Установите блок охлаждения на тележку. |

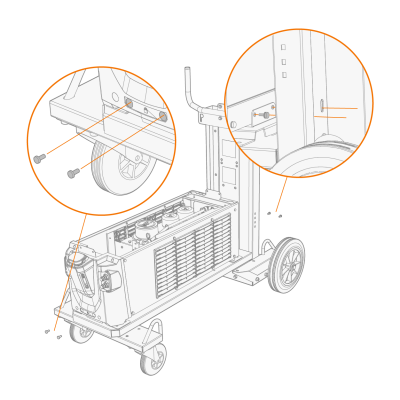

| 2. | Прикрепите блок к тележке двумя винтами (M5x12) в передней части и двумя винтами (M5x12) в задней части. |

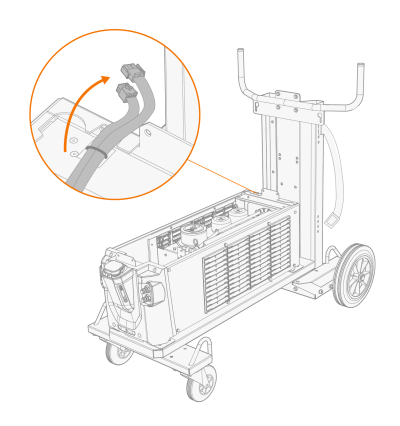

| 3. | Проложите соединительные кабели блока охлаждения так, чтобы к ним можно было получить доступ на последующих этапах. |
| 4. | Установите источник питания на блок охлаждения. Информация об установке приведена в разделе Установка блока охлаждения (дополнительное оборудование). |

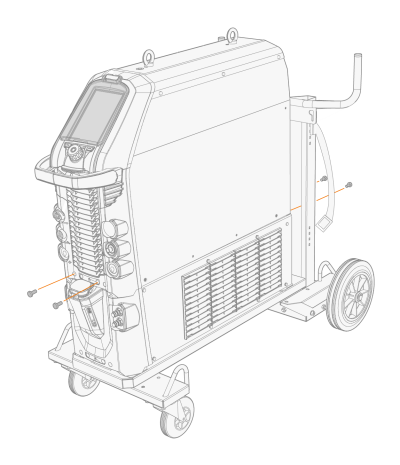

| 5. | Зафиксируйте источник питания с помощью двух винтов (M5x12) впереди и двух винтов (M5x12) сзади. |
| 6. | Закрепите оборудование на тележке с помощью заднего крепежного кронштейна. Винты сзади: M8x16, винты сверху: M5x12. |
Информация о подъеме оборудования приведена в разделе Подъем оборудования MasterTig 535.
