Установка блока охлаждения (дополнительное оборудование)

Инструкции по установке оборудования на тележку приводятся в разделе Установка оборудования на тележку (дополнительное оборудование).

Блок охлаждения должен устанавливать авторизованный обслуживающий персонал.

Не пытайтесь перемещать источник питания за ручку лебедкой. Ручка предназначена для перемещения оборудования, установленного на тележке.

Необходимые инструменты:



1.

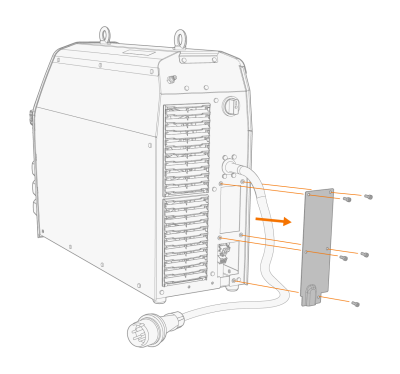

Снимите заднюю крышку источника питания.

2.

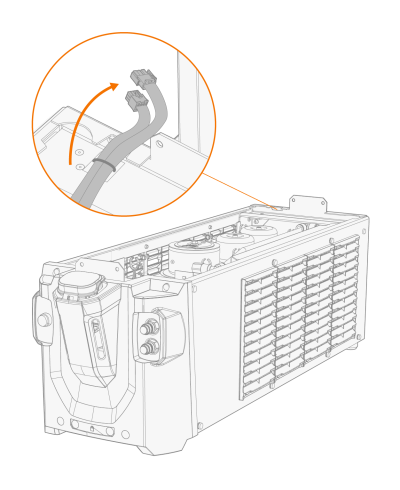

Проложите соединительные кабели блока охлаждения так, чтобы к ним можно было получить доступ на последующих этапах.

3.

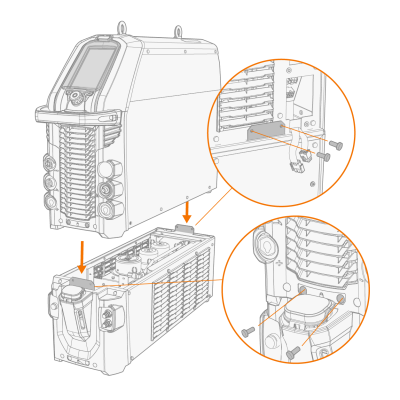

Поднимите источник питания за подъемные петли с помощью лебедки и поместите его на блок охлаждения, совместив фиксирующие пластины так, чтобы они оказались в гнездах. Скрепите блоки двумя винтами в передней части и двумя винтами в задней части.

Убедитесь, что соединительные кабели блока охлаждения не цепляются и не повреждаются кромками.

4.

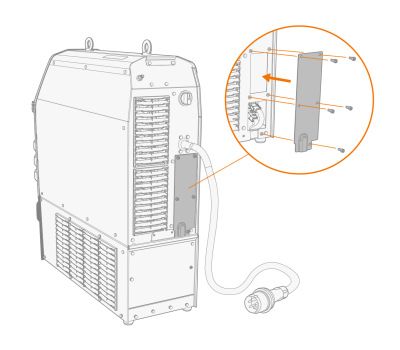

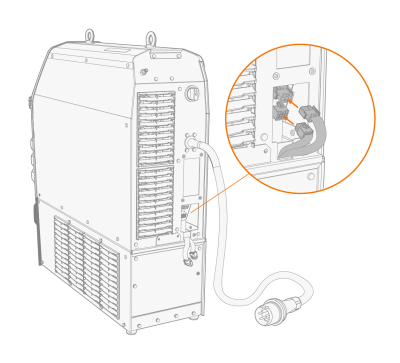

Подключите кабели блока охлаждения и установите заднюю крышку на место.

5.

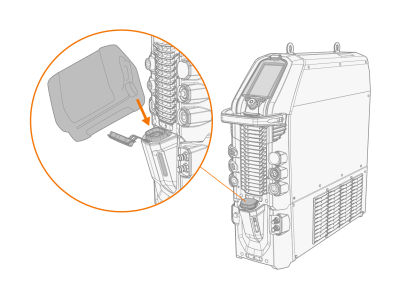

Заполните блок охлаждения охлаждающей жидкостью.

>>  Объем резервуара блока MasterTig Cooler MXL составляет 3 литра. Рекомендуемая охлаждающая жидкость — MPG 4456 (смесь Kemppi).

Избегайте контакта охлаждающей жидкости с кожей и глазами. В случае получения травмы обратитесь за медицинской помощью.
