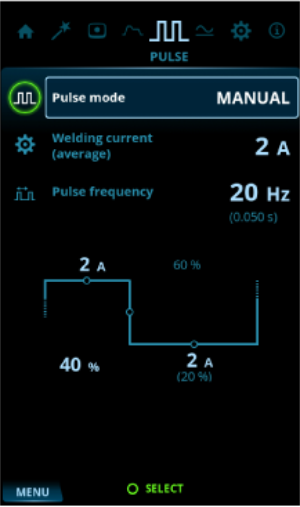

Widok Puls
_400x170.png)
Regulacja parametrów:
| 1. | Przejdź do widoku Impuls. |

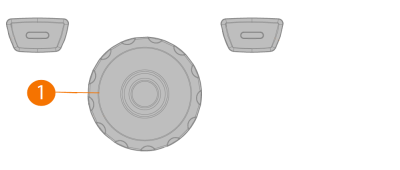

| 2. | Obróć pokrętło regulacji (1), żeby przejrzeć parametry. |
| 3. | Naciśnij pokrętło regulacji (1) w celu wybrania parametru, który chcesz ustawić. |
| 4. | Wyreguluj parametr, obracając pokrętło regulacji (1). |
| 5. | Aby zamknąć ustawienia parametru, naciśnij pokrętło regulacji (1). |
Regulowane parametry:
| Parametr | Wartość | Opis |
|---|---|---|
| Tryb impulsowy | WYŁ. / Auto / Ręczny / Podwójny | TIG Puls: Proces spawania TIG, w którym wartość prądu spawania zmienia się pomiędzy dwoma wartościami: prądem tła a prądem impulsu. Parametry można ustawiać ręcznie lub automatycznie. Służy do optymalizacji charakterystyki łuku podczas określonych zastosowań. W trybie prądu DC: - Gdy wybrane jest ustawienie WYŁ., ustawienia trybu impulsowego nie są wyświetlane. - W trybie Auto ustawienia trybu są wyświetlane, ale nie można ich zmieniać. - W trybie ręcznym ustawienia są wyświetlane i można je zmieniać. W trybie prądu AC można wybrać tylko ustawienia WYŁ. lub Ręczne. |
| Średni prąd | Min. = Min. natężenie prądu Maks. = zależne od urządzenia |
Te wartości zależą także od pozostałych parametrów impulsu. Maksymalny średni prąd zależy także od parametrów technicznych urządzenia spawalniczego. |
| Częstotliwość impulsu | 0,2 Hz ... 10 Hz, w zakresie od 0,1 Hz 10 Hz ... 300 Hz, w zakresie od 1 Hz |
Określa liczbę cykli impulsu na sekundę (Hz). W trybie prądu zmiennego maksymalna częstotliwość impulsu to 20 Hz. W przypadku podwójnego trybu impulsowego maksymalna częstotliwość impulsu to 30 Hz. |
| Prąd impulsu | 10 A ... 300 A, co 1 A | Wyższa wartość prądu cyklu generowania impulsu. Podczas spawania TIG głównym zadaniem impulsu jest utworzenie jeziorka spawalniczego lub zwiększenie jego temperatury. Te wartości zależą także od pozostałych parametrów impulsu. Maksymalny prąd impulsu zależy także od parametrów technicznych urządzenia spawalniczego. |
| Stosunek prądu impulsu do prądu tła | 10 % ... 70 %, co 1 % | Określa, jaką część całego cyklu impulsu zajmuje prąd impulsu. |
| Prąd bazowy impulsu | 10 % ... 70 %, co 1 % | Niższa wartość prądu cyklu generowania impulsu. Podczas spawania TIG głównym zadaniem prądu tła jest schłodzenie jeziorka spawalniczego i utrzymanie łuku. |
|
Zmiana jednego parametru impulsu ma wpływ na pozostałe. |
