Ohjauspaneelin vaihtaminen

Tarvittavat työkalut:

T20

Ohjauspaneelin irrottaminen

1.

Irrota ohjauspaneeli kehyksineen virtalähteestä:

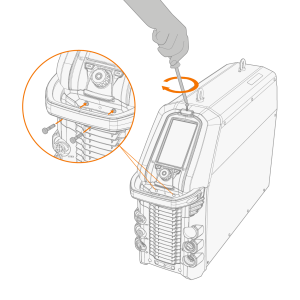

>>  Irrota paneelin ylä- ja alaosassa olevat kiinnitysruuvit.

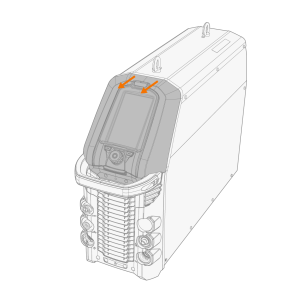

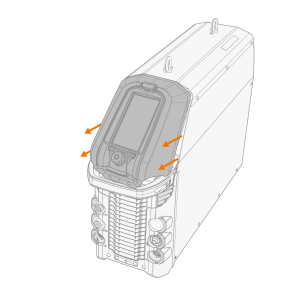

>>  Vedä ensin ohjauspaneelin yläosaa hieman ulospäin ja vedä sen jälkeen paneeli irti.

2.

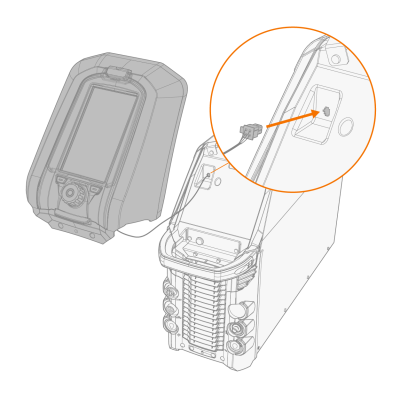

Irrota ohjauspaneelin kaapeli.

3.

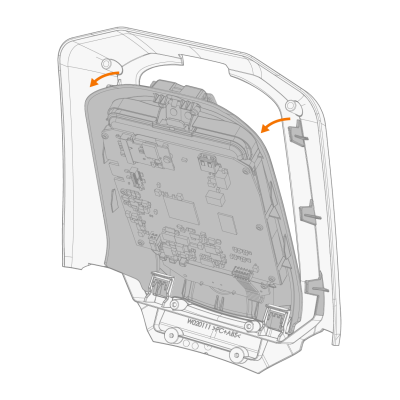

Irrota ohjauspaneeli kehyksestä:

>>  Vapauta yläosassa olevat kiinnikkeet painamalla paneelia ulkopuolelta.

>>  Vapauta kiinnike alaosassa, kierrä paneelia hieman ja vapauta toinen kiinnike.

Ohjauspaneelin asentaminen

1.

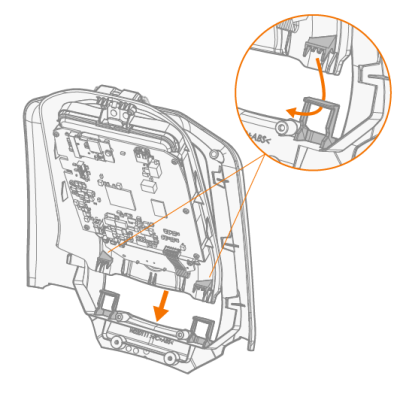

Asenna ohjauspaneeli kehykseen. Varmista, että paneeli on kunnolla kiinni kehyksessä.

2.

Liitä uuden ohjauspaneelin kaapeli.

3.

Asenna ohjauspaneeli paikalleen:

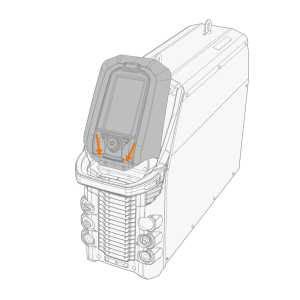

>>  Aseta ensin paneelin alaosa paikalleen.

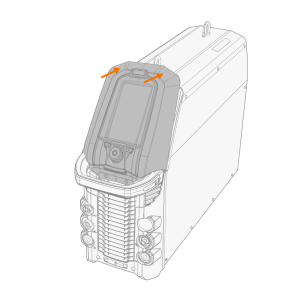

>>  Paina paneelin yläosaa niin, että se lukittuu paikalleen.

>>  Kiinnitä ohjauspaneeli paikalleen kiinnitysruuveilla.
