Instalación de equipos en el carro (opcional)

Hay disponible una unidad de transporte de 4 ruedas para usar con el equipo de soldadura MasterTig.

Herramientas necesarias:

1.

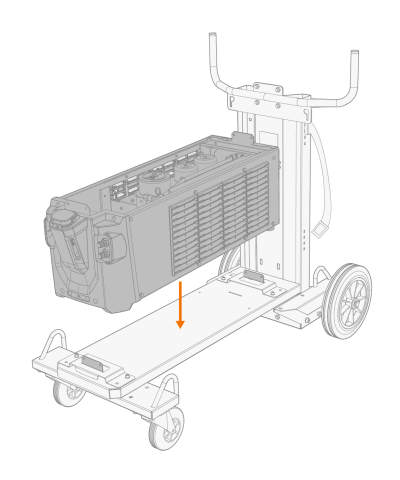

Instale la unidad de enfriamiento en el carro.

2.

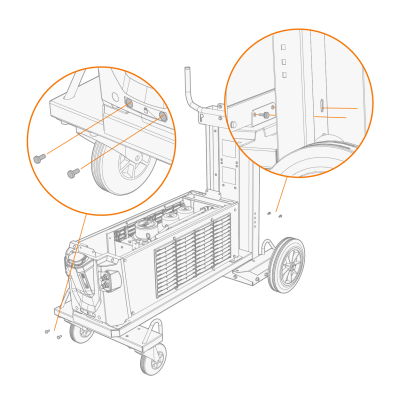

Fije la unidad de enfriamiento al carro con dos tornillos (M5x12) en la parte delantera y dos tornillos (M5x12) en la parte trasera.



3.

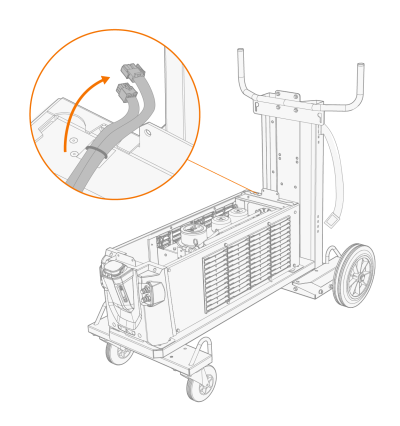

Dirija los cables de conexión de la unidad de refrigeración para que sigan siendo accesibles en los siguientes pasos.

4.

Instale la fuente de potencia en la parte superior de la unidad de enfriamiento. Consulte Instalación de la unidad de refrigeración (opcional) para obtener los detalles de la instalación.

5.

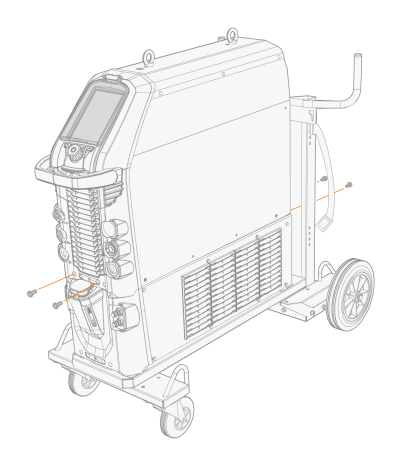

Asegure la fuente de poder con dos tornillos (M5x12) en la parte delantera y otros dos (M5x12) en la parte trasera.

6.

Asegure el equipo al carro con el soporte de conexión trasero. Tornillos traseros: M8x16, tornillos superiores: M5x12.

Para levantar el equipo, consulte Elevación del equipo MasterTig 535.
