Instalación de la unidad de refrigeración (opcional)
Para obtener instrucciones sobre cómo instalar el equipo en el carro, consulte Instalación de equipos en el carro (opcional).
|
La unidad de refrigeración debe ser instalada por personal de servicio autorizado. |
|
No intente mover la fuente de potencia con un montacargas o un elevador desde el mango. La finalidad del mango es mover el equipo cuando está instalado en el carro. |
Herramientas necesarias:
|
|

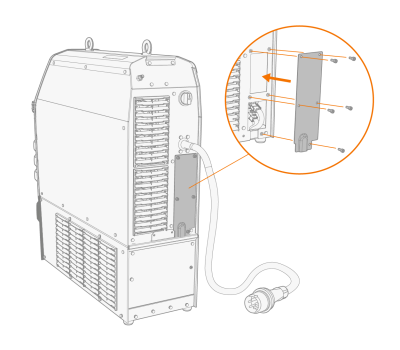

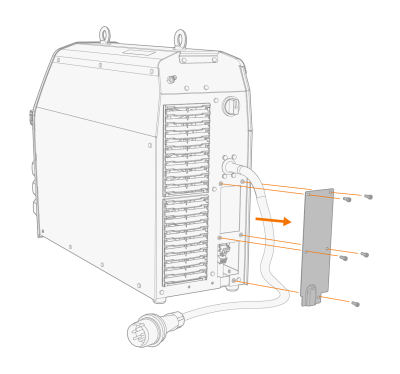

| 1. | Retire la cubierta trasera de la fuente de potencia. |

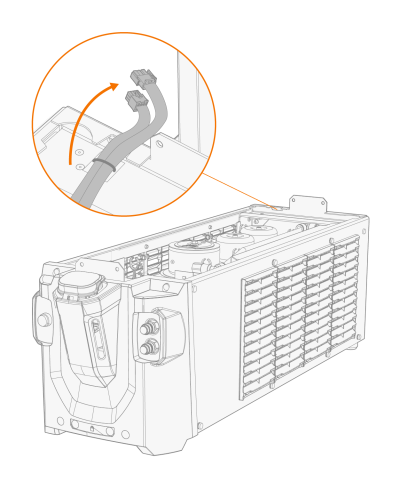

| 2. | Dirija los cables de conexión de la unidad de refrigeración para que sigan siendo accesibles en los siguientes pasos. |

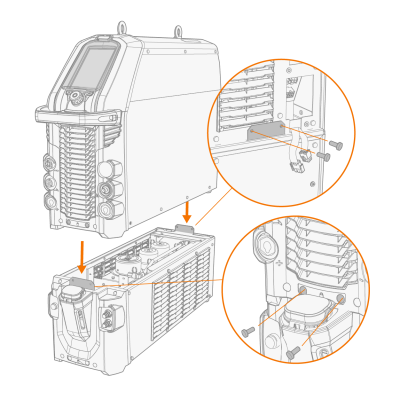

| 3. | Levante la fuente de potencia con un montacargas desde los ojos de elevación y colóquela en la parte superior de la unidad de refrigeración para que las placas de fijación se alineen y entren en sus ranuras. Fije las unidades con dos tornillos en la parte delantera y dos tornillos en la parte trasera. |
|
|
Asegúrese de que los cables de conexión de la unidad de refrigeración no queden atrapados o dañados por los bordes. |

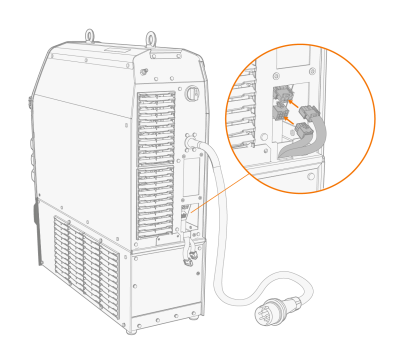

| 4. | Conecte los cables de la unidad de refrigeración y vuelva a colocar la cubierta trasera. |
| 5. | Llene la unidad de refrigeración con líquido refrigerante. |
>> El volumen del depósito MasterTig Cooler MXL es de 3 litros y el refrigerante recomendado es MPG 4456 (mezcla Kemppi).
|
Evite que el líquido refrigerante entre en contacto con piel y ojos. En caso de lesión, consulte a un médico. |
