Installation der Anlage auf einem Wagen (optional)

Für das MasterTig-Schweißgerät ist eine 4-Rad-Transporteinheit erhältlich.

Benötigte Werkzeuge:

1.

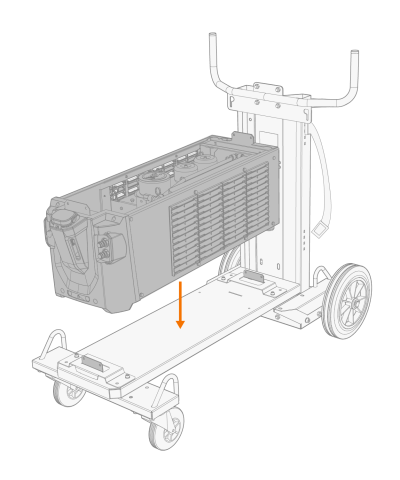

Installieren Sie die Kühleinheit auf dem Wagen.

2.

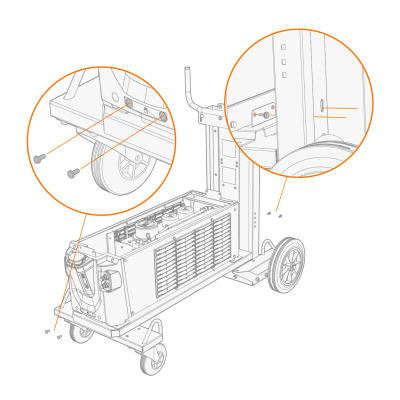

Befestigen Sie die Kühleinheit mit zwei Schrauben (M5x12) vorne und zwei Schrauben (M5x12) hinten am Wagen.



3.

Verlegen Sie die Anschlusskabel der Kühleinheit so, dass sie bei den nächsten Schritten zugänglich bleiben.

4.

Installieren Sie die Stromquelle oben auf der Kühleinheit. Siehe Installieren der Kühleinheit (optional) für Installationsdetails.

5.

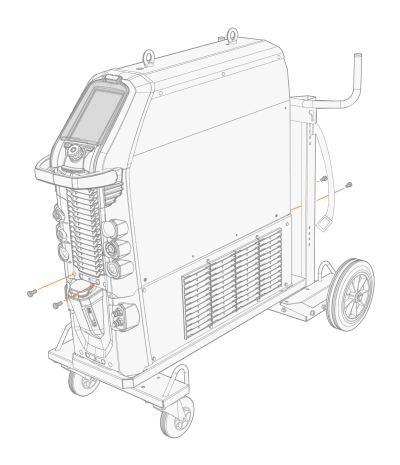

Sichern Sie die Stromquelle mit zwei Schrauben (M5x12) vorne und zwei Schrauben (M5x12) hinten.

6.

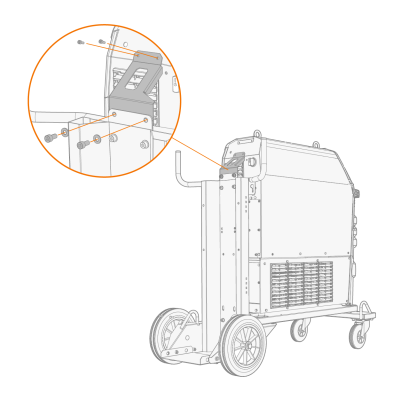

Sichern Sie das Gerät mit der hinteren Verbindungshalterung am Wagen. Hintere Schrauben: M8x16, obere Schrauben: M5x12.

Informationen zum Anheben der Anlage finden Sie unter Anheben von MasterTig 535-Geräten.
