Installieren der Kühleinheit (optional)

Anweisungen zur Installation des Geräts auf dem Transportwagen finden Sie unter Installation der Anlage auf einem Wagen (optional).

Das Kühlgerät muss von autorisiertem Servicepersonal installiert werden.

Versuchen Sie nicht, die Stromquelle mit einem Hebezeug am Griff zu bewegen. Der Griff ist zum Bewegen des Geräts gedacht, wenn es auf einem Wagen installiert ist.

Benötigte Werkzeuge:



1.

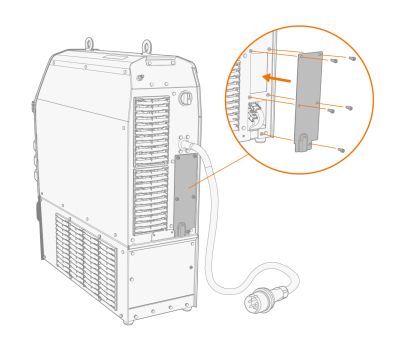

Entfernen Sie die hintere Abdeckung der Stromquelle.

2.

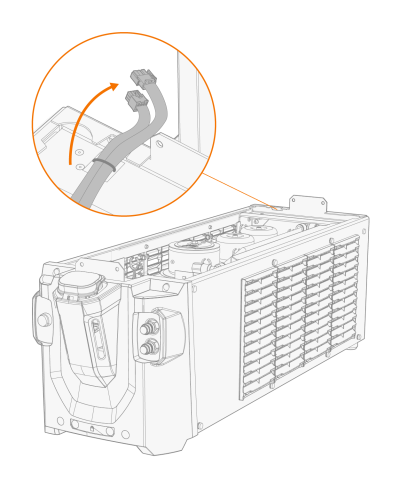

Verlegen Sie die Anschlusskabel der Kühleinheit so, dass sie bei den nächsten Schritten zugänglich bleiben.

3.

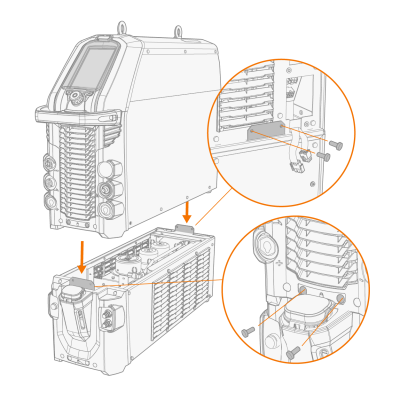

Heben Sie die Stromquelle mit einem Hebezeug an den Hebeösen an und setzen Sie sie so auf das Kühlgerät, dass die Befestigungsplatten fluchten und in den Schlitzen einrasten. Befestigen Sie die Geräte mit zwei Schrauben vorne und zwei Schrauben hinten aneinander.

Stellen Sie sicher, dass die Anschlusskabel der Kühleinheit nicht zwischen den Kanten eingeklemmt und/oder beschädigt werden.

4.

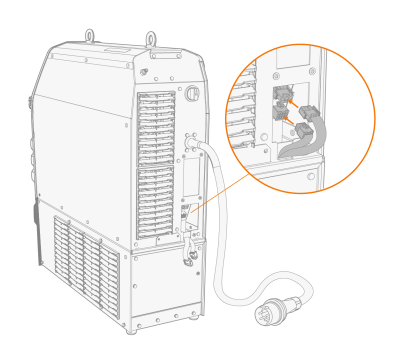

Schließen Sie die Kabel der Kühleinheit an und setzen Sie die hintere Abdeckung wieder ein.

5.

Befüllen Sie die Kühleinheit mit Kühlflüssigkeit.

>>  Das Tankvolumen des MasterTig Cooler MXL beträgt 3 Liter und das empfohlene Kühlmittel ist MPG 4456 (Kemppi-Gemisch).

Vermeiden Sie jeden Kontakt der Kühlflüssigkeit mit Haut oder Augen. Bei Kontakt oder Verletzungen sollten Sie einen Arzt aufsuchen.
