使用控制面板

Master M 控制面板包括用于 MIG 焊接的特色和功能,以及将 Master M 用于 TIG 和 MMA 焊接的选项。

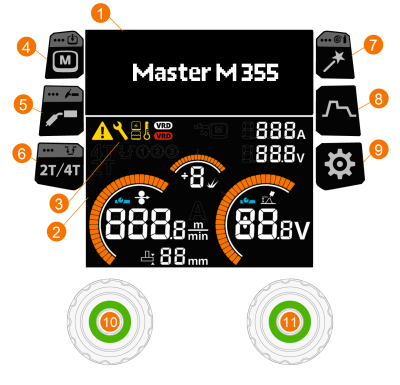

概述

1. 设置显示
2. 焊接显示
3. 指标(有关符号的描述,请参阅下面的指标表)
4. 存储通道按钮(仅 MIG)

>>内存通道选择的快捷键

>>长按(> 1 秒)打开一个对话框,用于将更改后的焊接参数保存到存储通道

>>存储通道选择不适用于 TIG 和 MMA 焊接工艺,因为这两个工艺都只有一个存储通道

5. 焊接工艺/操作模式按钮

>>焊接工艺选择快捷键

>>长按(> 1 秒)打开一个对话框,用于在 MIG / TIG / MMA 模式之间切换

6. 焊枪开关逻辑按钮

>>在 2T 和 4T 触发器逻辑间进行切换

>>长按(> 1 秒)打开 Powerlog 设置(仅限 4T)Powerlog 触发器逻辑不可用于 手动 MIG,DPulse 或 MAX 工艺。

7. Weld Assist 按钮

>>Weld Assist 快捷键

>>长按(> 1 秒)打开填充焊丝和保护气设置调整

8. 焊接参数按钮

>>焊接参数视图的快捷键

9. 设置按钮

>>系统设置视图快捷键

10. 左侧控制旋钮

>>调节和选择

>>长按控制旋钮激活冷送丝功能。送丝速度可以通过转动控制旋钮进行调整。如果长时间未使用或焊接开始时,冷送丝功能会自动关闭。

11. 右侧控制旋钮

>>调节和选择。

指标

符号 说明
一般通知
有一个问题需要注意。
服务/维修
电源
冷却装置
高温指示灯(过热)
VRD(安全电压装置):
白色 VRD 符号亮 = VRD 开
红色 VRD 符号闪烁= VRD 存在阻止焊接的故障。
遥控模式(开/关)



视图

A. 主视图
B. 存储通道
C. 焊接工艺
D. 焊接参数
E. 焊枪开关逻辑
F. Weld Assist
G. 焊接数据
H. 系统设置



小提示:使用页面顶部的在线说明搜索功能,可以找到有关功能和特色的更多信息。
