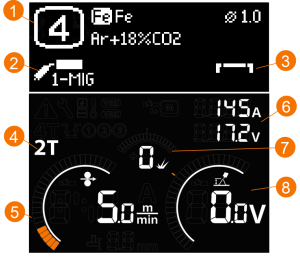

控制面板：主视图

Master M 控制面板的主视图由设置显示和焊接显示组成。显示的内容取决于焊接工艺和所使用的特色和功能。

1.

存储通道（以及填充焊丝和保护气设置，如果已设置）

2.

活动的焊接工艺

3.

应用的焊接功能*

4.

应用的触发器逻辑功能

5.

送丝速度

>>数值范围由活动的焊接程序定义，步长 0.1，默认 = 5.0 m/min

6.

电流和电压

7.

动态特性

>>控制电弧的短路特性。值越小，电弧越软，值越大，电弧越硬。值范围：-9 ...+9，默认 = 0

>>使用 MAX 工艺时，会显示相应的 MAX 参数调整

8.

焊接电压

>>使用 1-MIG 工艺时，显示电压微调

>>使用 MAX 工艺时，会显示相应的 MAX 参数调整。

控制旋钮功能

左侧控制旋钮：

•

手动 MIG：送丝速度调节

•

1-MIG：送丝速度调节

•

脉冲 MIG：送丝速度调节

•

DPulse MIG：使用控制旋钮按钮调节送丝速度和切换脉冲等级

•

TIG/MMA：焊接电流调节。

右侧控制旋钮：

•

手动 MIG：焊接电压和动态调节

•

1-MIG：使用控制旋钮进行焊接电压动态调节和微调以及切换调节功能

•

脉冲 MIG：焊接电压微调

•

DPulse MIG：焊接电压微调

•

MMA：动态调节。



* 应用的焊接功能

图	说明
	热启动、Powerlog 和填弧坑关闭。
	热启动和填弧坑开启。
	热启动、Powerlog（功率级别）和填弧坑开启。
