Använda funktionspanelen

Master M-funktionspanelen har egenskaper och funktioner för MIG/MAG-svetsning med möjlighet att använda Master M även för TIG- och MMA-svetsning.

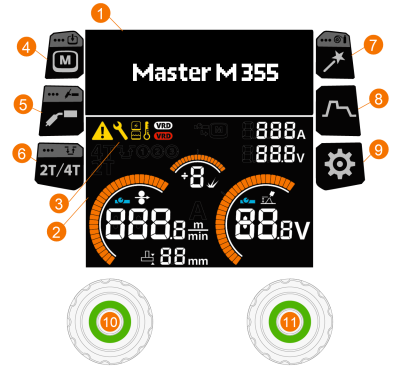

Allmänt

Inställningsdisplay

Svetsdisplay

Indikatorer (för beskrivningar av symbolerna, se tabellen Indikatorer nedan)

Knapp för minneskanal (endast MIG/MAG)

>> Genväg till val av minneskanal

>> En lång tryckning (> 1 sekund) gör att en dialogruta öppnas för att spara ändrade svetsparametrar i en minneskanal

>> Val av minneskanal är inte tillgängligt för TIG- och MMA-metoderna eftersom det finns en minneskanal för varje process

Knapp för svetsmetod/driftläge

>> Genväg till val av svetsmetod

>> En lång tryckning (> 1 sekund) gör att en dialogruta öppnas för att växla mellan lägena MIG, TIG och MMA

Knapp för avtryckarlogik

>> Växlar mellan 2T- och 4T-avtryckarlogik

>> En lång tryckning (> 1 sekund) gör att Powerlog-inställningarna öppnas (endast 4T). Powerlog-avtryckarlogik är inte tillgänglig med manuel MIG-, DPulse- eller MAX-processer.

Knapp för Weld Assist

>> Genväg till Weld Assist

>> En lång tryckning (> 1 sekund) gör att justering av inställningarna för tillsatsmaterial och skyddsgas öppnas

Knapp för svetsparametrar

>> Genväg till vyn Svetsparametrar

Knapp för inställningar

>> Genväg till vyn för systeminställningar

10.

Vänster kontrollratt

>> Justering och val

>> En lång tryckning på inställningsratten aktiverar trådinmatningsfunktionen. Trådmatningshastigheten kan justeras genom att vrida på inställningsratten. Trådinmatningsfunktionen stängs automatiskt av när funktionen inte har använts på ett tag eller när svetsningen startas.

11.

Höger kontrollratt

>> Justering och val.

Indikatorer

Symbol	Beskrivning
	Allmänt meddelande Det föreligger ett problem som måste åtgärdas.
	Service/reparationer
	Strömkälla
	Kylenhet
	Indikator för hög temperatur (överhettning)
	VRD (Spänningsreduceringsenhet): Den vita VRD-symbolen är on = VRD är on Den röda VRD-symbolen blinkar = Det finns ett fel gällande VRD som förhindrar svetsning.
	Fjärreglageläge (ON/OFF)
