Funktionspanel: Svetsparametrar

Svetsparametrar är specifika för en viss svetsprocess och är synliga och tillgängliga för justering i enlighet med den. Valet av svetsprocess baseras på den aktiva minneskanalen och dess inställningar.

Justera svetsparametrarna

1. Vrid den högra kontrollratten för att markera önskad svetsparameter.
2. Tryck på den högra kontrollratten för att välja svetsparameter att justera.
3. Vrid den högra kontrollratten för att justera svetsparametervärdet.

>>  Se även tabellen med svetsningsparametrar nedan för mer information, beroende på vilken parameter som ska justeras.

4. Bekräfta det nya värdet/valet genom att trycka på den högra kontrollratten.

Svetsparametrar

StängdMIG- och 1-MIG-svetsparametrar

De parametrar som anges här kan justeras vid manuella MIG- och 1-MIG-processer.

Parameter Parametervärde Beskrivning
Efterström
 -30 ... +30
Default = 0		 Inställning av efterström påverkar trådlängden vid avslutningen av svetsningen, till exempel för att förhindra att tråden stannar för nära svetsfogen. Detta möjliggör också optimal trådlängd för start av nästa svetsning.
Krypstartsnivå 10–90 %/AUTO, steg 1 Krypstartfunktionen definierar trådmatningshastigheten innan ljusbågen tänds, dvs. innan tråd/rörelektroden kommer i kontakt med arbetsstycket. När ljusbågen tänds, kopplas trådmatningshastigheten automatiskt över till den normala inställda hastigheten. Krypstartsfunktion är alltid påslagen.
Gasförströmning 0.0 ... 9,9 s/AUTO, steg 0,1
0,0 = AV		 Gasförströmning. Svetsfunktion i vilken skyddsgasen börjar flöda under en tidsperiod innan ljusbågen tänts. Detta säkerställer att metallen inte kommer i kontakt med luften när svetsen påbörjas. Användaren ställer in tidsperioden. Används för alla metaller, men speciellt för rostfritt stål, aluminium och titan.
Gasefterströmning 0.0 ... 9,9 s/AUTO, steg 0,1
0,0 = AV		 Gasefterströmning. Svetsfunktion i vilken skyddsgasflödet fortgår efter det att ljusbågen släckts. Detta säkerställer att den heta smältan inte kommer i kontakt med luften efter det att ljusbågen släckts och på så sätt skyddas svetsen och även elektroden. Används för alla metaller. Speciellt rostfritt stål och titan kräver längre gasefterströmningstider.

Stängd1-MIG-svetsparametrar

De parametrar som anges här är tillgängliga för justering vid 1-MIG-processen.

Parameter Parametervärde Beskrivning

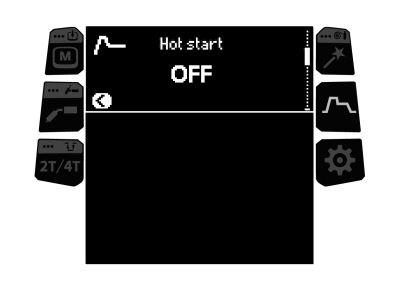

Hot start ON/OFF
Default = OFF		 Svetsfunktion som använder högre eller lägre trådmatningshastighet och svetsström i början av svetsningen. Efter tidsperioden för Hot start ändras strömmen till normal svetsström. Detta underlättar svetsstarten speciellt i aluminiummaterial. Hot start-nivå och tid (endast i avtryckarläge 2T) ställs in av användaren.
– Hot start, nivå -40 ... +100%, steg 1
Default = +40 %
– Hot start, tid 0.1 ... 10.0 s, steg 0.1
Default = 1,2 s
Kraterfyllnad ON/OFF
Default = OFF		 När du svetsar med hög svetsström bildas vanligen en krater vid slutet av svetsen. Kraterfyllnadsfunktionen minskar svetsströmmen/trådmatningshastigheten vid slutet av svetsjobbet så att fyllnaden av kratern kan göras med lägre strömnivå. Kraterfyllnadstid, trådmatningshastighet och spänning ställs in av användaren. Startnivån för kraterfyllnad får inte vara lägre än slutnivån.
När 4T-timern är inställd på ON avslutas inte svetsningen när avtryckaren släpps under kraterfyllnad.
– Kraterfyllnad startnivå 10 ... 150%, steg 1
Default = 100 %
- Kraterfyllnadstid 0.1 ... 10.0 s, steg 0.1
Default = 1,0 s
– Kraterfyllnad slutnivå 10 ... 150%, steg 1
Default = 10 %
- Kraterfyllnad 4T-timer ON/OFF
Touch Sense Ignition OFF/ON
Default = OFF		 Med tändningsfunktionen Touch Sense Ignition (TSI) får man minimalt med sprut och en stabiliserad ljusbåge omedelbart efter tändningen.
WiseFusion OFF/ON
Default = OFF		 Funktionen WiseFusion möjliggör adaptiv båglängdsstyrning, vilket håller ljusbågen optimalt kort och fokuserad. Mer information finns i Funktionen WiseFusion.
(Inte tillgängligt med MAX Cool, MAX Speed och MAX Position.)

StängdDPulse/MAX Position (ej tillgängligt i Master M 353)

De parametrar som anges här är tillgängliga för justering vid svetsprocesserna puls och MAX Position utöver svetsparametrarna för MIG/MAG och 1-MIG. För mer information om processerna, se Ytterligare vägledning för funktioner och egenskaper.

Parameter Parametervärde Beskrivning
Pulsström % – 10…15 %
Default = 0 %		 Pulsströmmen i förhållande till grundströmmen vid puls- och dubbelpulssvetsning.
DPulse, frekvens 0,4…8,0 Hz
Default = 2 Hz
 Detta justerar dubbelpulsfrekvensen och tidsprocenten.
Pulsförhållandet justerar den första pulsnivån. När pulsförhållandet är inställt på 35 % är förhållandet för den andra pulsnivån 65 %.
OBS! Trådmatningshastighet och spänning finjusteras i huvudvyn.
DPulse-förhållande 10 ... 90 %
Default = 35 %
MAX Position-frekvens –0,5…0,5 Hz
Default = 0 Hz		 Detta justerar MAX Position-frekvensen.
