Использование панели управления

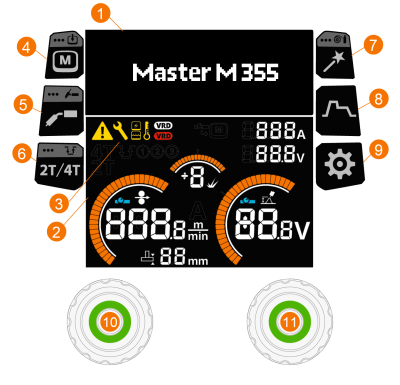

Панель управления Master M используется для выбора параметров и функций сварки MIG с возможностью использования Master M для сварки TIG и MMA.

Общий

Настройки отображения

Отображение параметров сварки

Индикаторы (описание символов см. в таблице индикаторов ниже)

Кнопка каналов памяти (только сварка MIG)

>> Быстрый переход к выбору канала памяти

>> Длительное нажатие (> 1 секунды) открывает диалоговое окно для сохранения измененных параметров сварки в определенный канал памяти.

>> Выбор канала памяти недоступен для сварочных процессов TIG и MMA, так как для каждого процесса есть один канал памяти.

Кнопка выбора сварочного процесса / режима работы

>> Ярлык для выбора сварочного процесса

>> Длительное нажатие (> 1 секунды) приводит к открытию диалогового окна для переключения между режимами MIG/TIG/MMA

Кнопка логики горелки

>> Переключение между логикой 2T и 4T кнопки сварочной горелки

>> Длительное нажатие (> 1 секунды) открывает настройки Powerlog (только 4T). Для процессов ручной MIG , DPulse или MAX функция логики кнопки сварочной горелки Powerlog недоступна.

Кнопка Weld Assist

>> Быстрый переход к Weld Assist

>> Длительное нажатие (> 1 секунды) открывает экран настройки параметров присадочной проволоки и защитного газа

Кнопка параметров сварки

>> Быстрый переход к представлению параметров сварки

Кнопка настроек

>> Быстрый переход к просмотру системных настроек

10.

Левый регулятор

>> Регулировка и выбор

>> Нажатие и удерживание кнопки ручки управления активирует функцию протяжки проволоки. Скорость подачи проволоки можно регулировать поворотом ручки управления. Функция протяжки проволоки автоматически отключается, если функция не используется в течение некоторого времени или когда начинается сварка.

11.

Правый регулятор

>> Регулировка и выбор.

Индикаторы

Условное обозначение	Описание
	Общее уведомление Обнаружена проблема, требующая внимания.
	Обслуживание / ремонт
	Источник питания
	Блок охлаждения
	Индикатор высокой температуры (перегрев)
	VRD (устройство снижения напряжения): Горит белый символ VRD = устройство VRD включено Мигает красный символ VRD = неисправность VRD, которая препятствует сварке.
	Дистанционный режим (вкл./откл.)
