Панель управления: Параметры сварки

Параметры сварки специфичны для сварочного процесса, соответствующим образом они отображаются и регулируются. Выбор сварочных процессов основан на активном канале памяти и его настройках.

Регулировка параметров сварки

1. Поверните правый регулятор, чтобы выделить интересующий параметр сварки.
2. Поверните правый регулятор, чтобы выбрать параметр сварки для регулировки.
3. Поверните правый регулятор, чтобы отрегулировать значение параметра сварки.

>>  В зависимости от регулируемого параметра см. также таблицу Параметры сварки с дополнительной информацией ниже.

4. Подтвердите новое значение / выбор, нажав правый регулятор.

Параметры сварки

ЗакрытоПараметры сварки для MIG и 1-MIG

Приведенные ниже параметры доступны для регулировки для процессов ручной сварки MIG и 1-MIG.

Параметр Значение параметра Описание
Ток после окончания сварки
 -30 ... +30
Значение по умолчанию = 0		 Настройка тока после окончания сварки влияет на длину проволоки при завершении сварки, например, для предотвращения остановки проволоки слишком близко к сварочной ванне. Это также позволяет обеспечить оптимальную длину проволоки для начала следующего сварного шва.
Уровень замедленного старта 10...90 % / АВТО, Шаг 1 Функция замедленного старта устанавливает скорость подачи проволоки до зажигания сварочной дуги, т. е. до того, как присадочная проволока коснется заготовки. После зажигания дуги скорость подачи проволоки автоматически переключается на обычную установленную пользователем скорость. Функция замедленного старта всегда включена.
Газ до 0.0 ... 9,9 с / АВТО, шаг 0,1
0,0 = ОТКЛ.		 Функция сварки, которая обеспечивает подачу защитного газа перед зажиганием дуги. Это гарантирует, что металл не будет контактировать с воздухом перед началом выполнения сварного шва. Время устанавливается пользователем. Используется для всех металлов, но в основном для нержавеющей стали, алюминия и титана.
Последующая продувка газом 0.0 ... 9,9 с / АВТО, шаг 0,1
0,0 = ОТКЛ.		 Функция сварки, которая обеспечивает подачу защитного газа после гашения дуги. Это гарантирует, что горячий сварной шов не будет контактировать с воздухом после гашения дуги, что защищает как сварной шов, так и электрод. Используется для всех металлов. Нержавеющая сталь и титан в основном требуют более продолжительной последующей подачи газа.

ЗакрытоПараметры сварки 1-MIG

Приведенные ниже параметры доступны для регулировки процесса 1-MIG.

Параметр Значение параметра Описание

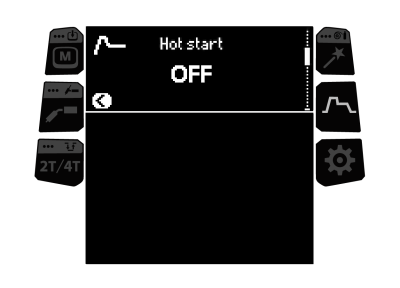

Горячий старт ВКЛ./ВЫКЛ.
Значение по умолчанию = ВЫКЛ.		 Функция сварки, которая повышает или понижает скорость подачи проволоки и сварочный ток в начале сварного шва. После периода горячего старта ток меняется до нормального уровня сварочного тока. Это облегчает начало выполнения сварного шва, особенно для материалов на основе алюминия. Начальный уровень и время горячего старта (только в режиме 2T кнопки горелки) устанавливаются пользователем.
- Уровень горячего старта -40 ... +100 %, шаг 1
По умолчанию = +40 %
- Время горячего старта 0.1 ... 10.0 с, шаг 0,1
Заводская настройка = 1,2 с
Заварка кратера ВКЛ./ВЫКЛ.
Значение по умолчанию = ВЫКЛ.		 При сварке с высокой мощностью в конце сварного шва обычно образуется кратер. Функция заварки кратера снижает мощность сварки / скорость подачи проволоки в конце выполнения сварочной работы, чтобы кратер можно было заполнять при пониженном уровне мощности. Время заварки кратера, скорость подачи проволоки и напряжение предварительно устанавливаются пользователем. Уровень начала заварки кратера не может быть меньше уровня окончания заварки кратера.
Если таймер 4T включен (ON), отпускание кнопки сварочной горелки во время заполнения кратера не приводит к прекращению сварки.
- Уровень начала заварки сварочной ванны 10 ... 150 %, шаг 1
Значение по умолчанию = 100 %
- Время заварки кратера 0.1 ... 10.0 с, шаг 0,1
Заводская настройка = 1,0 с
- Уровень завершения заварки сварочной ванны 10 ... 150 %, шаг 1
Значение по умолчанию = 10 %
- 4T Timer заварки кратера ВКЛ./ВЫКЛ.
Touch Sense Ignition ВЫКЛ./ВКЛ.
Значение по умолчанию = ВЫКЛ.		 Функция Touch Sense Ignition (TSI) сводит к минимуму разбрызгивание и стабилизирует дугу непосредственно после зажигания.
WiseFusion ВЫКЛ./ВКЛ.
Значение по умолчанию = ВЫКЛ.		 Функция WiseFusion обеспечивает адаптивное управление длиной дуги, что гарантирует оптимальную длину и фокусировку дуги. Более подробная информация приведена в разделе Функция WiseFusion.
(Недоступно с MAX Cool, MAX Speed и MAX Position).

ЗакрытоПараметры сварки Pulse / DPulse / MAX Position (недоступно в Master M 353)

Перечисленные здесь параметры доступны для настройки при импульсной сварке и сварке MAX Position в дополнение к параметрам сварки MIG и 1-MIG. Более подробную информацию о сварочном процессе см. в разделе Дополнительное руководство по функциям.

Параметр Значение параметра Описание
Ток импульса, % -10 … 15 %
Значение по умолчанию = 0 %		 Импульсный ток по отношению к базовому току при импульсной сварке и сварке двойными импульсами.
Частота DPulse 0,4…8,0 Гц
По умолчанию = 2 Гц
 Используется для регулировки частоты двойных импульсов и процента времени.
Скважность импульсов регулирует уровень первого импульса. Когда скважность импульсов установлена на уровне 35 %, коэффициент уровня второго импульса составляет 65 %.
Примечание: Настройку скорости подачи проволоки и точную настройку напряжения можно выполнить на главном экране.
Скважность импульсов DPulse 10 ... 90 %
Значение по умолчанию = 35 %
Частота MAX Position -0,5 … 0,5 Гц
По умолчанию = 0 Гц		 Регулирует частоту MAX Position.
