Instalação do equipamento no carrinho (opcional)

O Master M tem quatro opções de unidade de transporte: um carrinho de quatro rodízios com suporte para cilindro de gás (P45MT), um carrinho de quatro rodízios sem suporte para cilindro de gás (P43MT), um carrinho de dois rodízios com suporte para cilindro de gás (T25MT) e um carrinho de dois rodízios sem suporte para cilindro de gás (T35A).

O princípio de instalação do equipamento e da interface de fixação inferior são os mesmos para todos os carrinhos.

Ferramentas necessárias:

1.

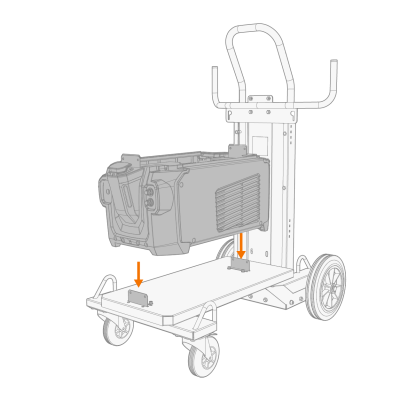

Instale a unidade de resfriamento no carrinho.

2.

Fixe a unidade de resfriamento ao carrinho com dois parafusos (M5x12) na frente e dois parafusos (M5x12) na traseira.

3.

Instale o equipamento Master M na parte superior da unidade de arrefecimento. Consulte Instalação da unidade de resfriamento (opcional) para obter detalhes sobre a instalação.

4.

Carrinho de dois rodízios T25MT: prenda o equipamento ao carrinho com os dois suportes de conexão lateral.

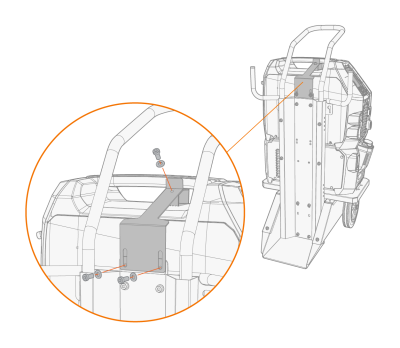

Com o carrinho T25MT, um suporte de fixação adicional é preso à alça do dispositivo. Prenda o suporte ao carrinho com os parafusos (M8x16) fornecidos.

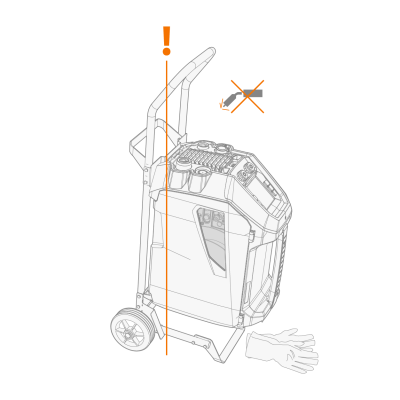

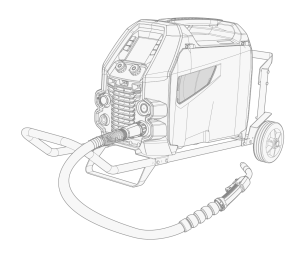

Carrinho de dois rodízios T35A: O carrinho deve estar na posição horizontal durante a soldagem.



Para levantar o equipamento MasterMig, consulte Equipamento de elevação do Master M.
