Instalação da unidade de resfriamento (opcional)

A unidade de arrefecimento Master M deve ser instalada por pessoal do serviço autorizado.

Ferramentas necessárias:

1.

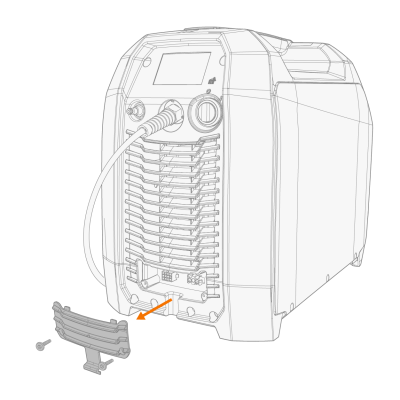

Remova a pequena tampa do conector na parte traseira da fonte de energia.

2.

Direcione os cabos de conexão da unidade de resfriamento para que eles permaneçam acessíveis nas próximas etapas.

3.

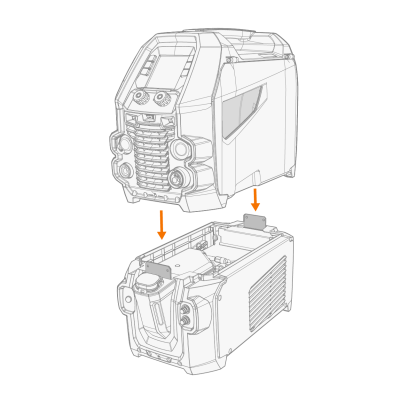

Levante o equipamento Master M na parte superior da unidade de arrefecimento para que as chapas de fixação se alinhem e entrem em seus slots.

Verifique se os cabos de conexão da unidade de resfriamento não estão presos e/ou danificados entre as bordas.

4.

Fixe as unidades com dois parafusos (M5x12) na frente e dois parafusos (M5x12) na parte traseira.

5.

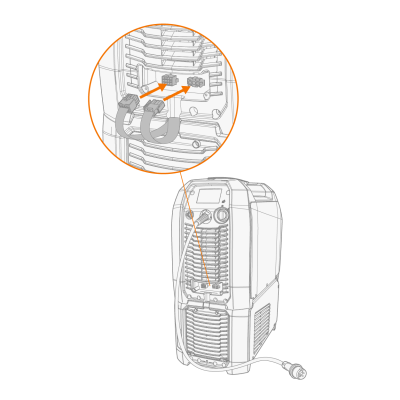

Conecte os cabos da unidade de resfriamento.

6.

Volte a colocar a tampa do conector.
