Utilisation du panneau de commandes

Le panneau de commande Master M comprend des caractéristiques et des fonctions pour le soudage MIG avec la possibilité d'utiliser Master M également pour le soudage TIG et MMA.

Généralités

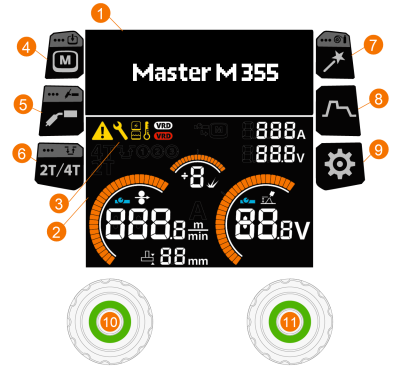

Affichage de paramètres

Affichage du soudage

Indicateurs (pour les descriptions des symboles, se reporter au tableau des indicateurs ci-dessous)

Bouton de sélection du canal de mémoire (MIG uniquement)

>> Accès direct à la sélection du canal mémoire

>> En appuyant longtemps (> 1 seconde), une boîte de dialogue s'ouvre pour enregistrer les paramètres de soudage modifiés dans un canal de mémoire

>> La sélection du canal de mémoire n'est pas disponible avec les procédés de soudage TIG et MMA car il existe un canal de mémoire pour chaque procédé

Bouton du procédé de soudage/du mode de fonctionnement

>> Raccourci vers la sélection du procédé de soudage

>> En appuyant longtemps (> 1 seconde) une boîte de dialogue s'ouvre pour commuter entre les modes MIG / TIG / MMA

Bouton de la logique de déclenchement

>> Bascule entre logique de déclenchement 2T et 4T

>> En appuyant longtemps (> 1 seconde), les paramètres Powerlog (4T uniquement) s'ouvrent. La logique de déclenchement de Powerlog n'est pas disponible avec les procédés manuel MIG, Pulsé double ou MAX.

Bouton Weld Assist

>> Raccourci vers Weld Assist

>> En appuyant longtemps (> 1 seconde), les réglages du fil d'apport et du gaz de protection s'ouvrent

Bouton de réglage des paramètres de soudage

>> Accès rapide à la fenêtre des paramètres de soudage

Bouton de paramétrage

>> Raccourci vers la fenêtre des paramètres système

10.

Bouton rotatif de gauche

>> Réglage et sélection

>> Une pression longue sur le bouton de commande active la fonction d'avance-fil. La vitesse de dévidage peut être réglée en tournant le bouton de commande. La fonction d'avance-fil est automatiquement désactivée lorsqu'elle n'est pas utilisée pendant un certain temps ou lorsque le soudage commence.

11.

Bouton rotatif de droite

>> Réglage et sélection.

Indicateurs

Symbole	Description
	Notification générale Un problème nécessite une intervention.
	Entretien / réparation
	Poste à souder
	Refroidisseur
	Indicateur de température élevée (surchauffe)
	VRD (Dispositif de réduction de tension) Le symbole VRD blanc est allumé = VRD est allumé Le symbole VRD rouge clignote = une défaillance de la fonction VRD interdit le soudage.
	Mode de commande à distance (ON/OFF)
