Panneau de commandes : Paramètres de soudage

Des paramètres de soudage sont spécifiques au procédé de soudage actif et sont donc visibles et disponibles ou non. La sélection du procédé de soudage repose sur le canal mémoire actif et ses paramètres.

Ajustement des paramètres de soudage

Tourner le bouton de commande de droite pour sélectionner le paramètre de soudage souhaité.

Appuyer sur ce bouton de commande de droite pour sélectionner le paramètre à modifier.

Tourner le bouton de commande de droite pour ajuster la valeur de paramètre du soudage.

>> Selon le paramètre à régler, se reporter également au tableau Paramètres de soudage ci-dessous pour plus de détails.

Pour confirmer la nouvelle valeur / sélection, appuyer sur le bouton de commande de droite.

Paramètres de soudage

Paramètres de soudage MIG et 1-MIG

Les paramètres présentés ici peuvent être ajustés avec les procédés MIG et 1-MIG manuels.

Paramètre	Valeur du paramètre	Description
Post-courant	-30 ... +30 Valeur par défaut : 0	Le réglage de post-courant agit sur la longueur du fil à l'extrémité, par exemple pour l'empêcher de s'arrêter trop près du bain de soudure. Cette option laisse également une longueur de fil optimale pour le début du soudage suivant.
Amorçage progressif	10...90 % / AUTO, étape 1	La fonction de démarrage par fluage définit la vitesse de l'alimentation en fil avant l'amorçage de l'arc de soudage, autrement dit avant que le fil d'apport n'entre en contact avec la pièce ouvrée. Dès l'amorçage de l'arc, la vitesse d'alimentation en fil devient automatiquement la vitesse normale définie par l'utilisateur. La fonction de démarrage par fluage est toujours activée.
Pré-gaz	0.0 ... 9,9 s / AUTO, étape 0,1 0,0 = OFF	Fonction de soudage déclenchant le débit de gaz de protection avant l'amorçage de l'arc. Elle évite au métal d'entrer en contact avec l'air au début de la soudure. La durée de pré-gaz est prédéfinie par l'utilisateur. Cette fonctionnalité est adaptée à tous les métaux, en particulier l'acier inoxydable, l'aluminium et le titane.
Post-gaz	0.0 ... 9,9 s / AUTO, étape 0,1 0,0 = OFF	Fonction de soudage préservant le débit de gaz de protection après l'extinction de l'arc. Cette fonctionnalité évite à la soudure chaude d'entrer en contact avec l'air après l'extinction de l'arc, protégeant ainsi la soudure et l'électrode. Elle est utilisable avec tous les métaux. L'acier inoxydable et le titane, en particulier, nécessitent des temps de post-gaz plus longs.

Paramètres de soudage 1-MIG

Les paramètres présentés ici peuvent être ajustés avec le procédé 1-MIG.

Paramètre	Valeur du paramètre	Description

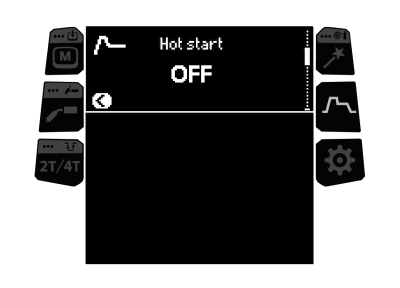

Surintensité à l'amorçage	ON/OFF Valeur par défaut : OFF	La fonction de surintensité à l'amorçage permet d'utiliser un courant de soudage plus élevé et de modifier la vitesse de dévidage au début du soudage. Après la période de surintensité à l'amorçage, le courant passe au niveau de courant de soudage normal. Cette fonction facilite le démarrage du soudage, en particulier avec les matériaux en aluminium. Le niveau et la durée de surintensité à l'amorçage (uniquement en mode de déclenchement 2T) sont prédéfinis par l'utilisateur.
- Niveau surintensité à l'amorçage	-40 ... +100 %, étape 1 Par défaut = +40 %
- Durée surintensité à l'amorçage	0.1 ... 10.0 s, étape 0.1 Valeur par défaut : 1,2 s.
Remplissage des cratères	ON/OFF Valeur par défaut : OFF	En soudage avec une puissance élevée, un cratère se forme généralement à la fin de la soudure. La fonction de remplissage des cratères diminue la puissance de soudage et la vitesse de dévidage à la fin du soudage, ce qui permet de remplir le cratère en utilisant un niveau de puissance inférieur. Le temps de remplissage des cratères, la vitesse de dévidage et la tension sont prédéfinis par l'utilisateur. Le niveau du début du remplissage des cratères ne peut pas être inférieur au niveau de fin du remplissage des cratères. Lorsque la fonctionnalité 4T Timer est réglée sur ON, le fait de relâcher la gâchette pendant le remplissage des cratères permet de ne pas mettre fin au soudage.
- Niveau de début du remplissage des cratères	10 ... 150 %, étape 1 Par défaut = 100 %
- Durée de remplissage des cratères	0.1 ... 10.0 s, étape 0.1 Valeur par défaut : 1,0 s.
- Niveau de fin du remplissage des cratères	10 ... 150 %, étape 1 Par défaut = 10 %
- 4T Timer de remplissage des cratères	ON/OFF
Touch Sense Ignition	OFF/ON Valeur par défaut : OFF	La fonctionnalité Touch Sense Ignition (TSI) permet de réduire fortement les projections et de stabiliser l'arc immédiatement après l'amorçage.
WiseFusion	OFF/ON Valeur par défaut : OFF	La fonction WiseFusion autorise le contrôle adaptatif de la longueur de l'arc, en gardant l'arc court et concentré de façon optimale. Pour plus d'informations, se reporter à la section Fonction WiseFusion. (Non disponible avec MAX Cool, MAX Speed et MAX Position.)

Paramètres de soudage Pulsé / DPulse (Pulsé double) / MAX Position (non disponible dans Master M 353)

Outre les paramètres de soudage MIG et 1-MIG, les paramètres énumérés ci-après peuvent être réglés avec les procédés de soudage Pulsé et MAX Position. Pour plus d'informations sur les procédés de soudage, consulter Conseils complémentaires relatifs aux fonctionnalités et caractéristiques.

Paramètre	Valeur du paramètre	Description
% courant pulsé	-10 ... 15 % Par défaut = 0 %	Le courant pulsé par rapport au courant de base en soudage pulsé et pulsé double.
Fréquence DPulse	0,4 à 8,0 Hz Par défaut = 2 Hz	Cela permet d'ajuster la fréquence le pourcentage de temps du pulsé double. Le rapport d'impulsion ajuste le niveau de la première impulsion. Lorsque le ratio d'impulsion est réglé sur 35 %, le ratio du deuxième niveau d'impulsion est de 65 %. Remarque : La vitesse de dévidage et le réglage fin de la tension peuvent être ajustés dans la fenêtre principale.
Ratio DPulse	10 ... 90 % Par défaut = 35 %
Fréquence MAX Position	-0,5 ... 0,5 Hz Par défaut = 0 Hz	Cela permet d'ajuster la fréquence de MAX Position.
