Anvendelse af betjeningspanel

Master M-betjeningspanelet indeholder egenskaber og funktioner til MIG-svejsning, desuden er der mulighed for at bruge Master M til TIG- og MMA-svejsning.

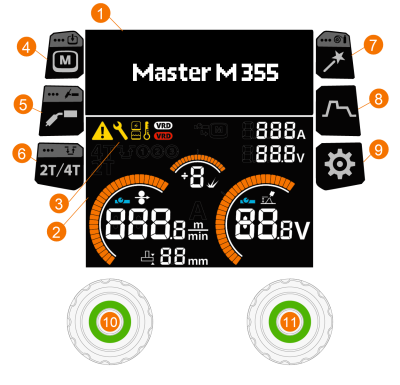

Generelt

Indstillingsdisplay

Svejsedisplay

Indikatorer (se indikatortabellen herunder, for en beskrivelse af symbolerne)

Hukommelseskanal-knappen (kun MIG)

>> Genvej til valg af hukommelseskanal

>> Langt tryk (> 1 sekund) åbner en dialog for at gemme ændrede svejseparametre til en hukommelseskanal

>> Valg af hukommelseskanal er ikke tilgængelig med TIG- og MMA-svejseprocesser, da der er én hukommelseskanal for hver proces

Knap til valg af svejseproces/drifttilstand

>> Genvej til valg af svejseproces

>> Langt tryk (> 1 sekund) åbner en dialogboks til skift mellem MIG / TIG / MMA-tilstande

Knap til brænderkontaktlogik

>> Skifter mellem 2T- og 4T-brænderkontaktlogik

>> Langt tryk (> 1 sekund) åbner Powerlog-indstillingerne (kun 4T) Powerlog brænderkontaktlogik er ikke tilgængelig med manuel MIG-, DPulse- eller MAX-processer.

Weld Assist-knap

>> Genvej til Weld Assist

>> Langt tryk (> 1 sekund) åbner indstillingerne for svejsetråd og justering af beskyttelsesgas

Svejseparameterknappen

>> Genvej til visning af svejseparametre.

Indstillingsknap

>> Genvej til visningen af systemindstillinger

10.

Venstre betjeningsknap

>> Justering og valg

>> Et langt tryk på reguleringsknappen aktiverer trådfødningsfunktionen. Trådhastigheden kan justeres ved at dreje på reguleringsknappen. Trådfødningsfunktionen slås automatisk fra, når funktionen ikke bruges i et stykke tid, eller når svejsningen startes.

11.

Højre betjeningsknap

>> Justering og valg.

Indikatorer

Symbol	Beskrivelse
	Generel advarsel Der er opstået et problem, der skal fixes.
	Service / reparation
	Strømkilde
	Køleenhed
	Indikator for høj temperatur (overophedning)
	VRD (spændingsreduktionsenhed): Hvidt VRD-symbol er tændt = VRD er tændt Rødt VRD-symbol blinker = Der er opstået en fejl på VRD'en, der forhindrer svejsning.
	Fjernbetjeningstilstand (ON/OFF)
