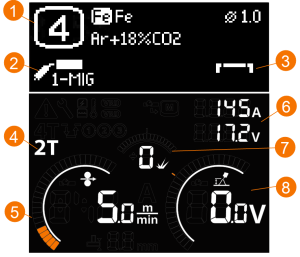

Betjeningspanel: Hovedvisning
Master M betjeningspanelets hovedvisning består af et indstillingsdisplay og et svejsedisplay. Det viste indhold afhænger af svejseprocessen og de anvendte egenskaber og funktioner.
|
1.
|
Hukommelseskanal (og indstillinger for svejsetråd og beskyttelsesgas, hvis opsat) |
|
3.
|
Anvendte svejsefunktioner* |
|
4.
|
Anvendt funktion for brænderkontaktlogik |
>> Værdiområdet defineres af det aktive svejseprogram, trin 0.1, standard = 5,0 m/min.
>> Styrer lysbuens kortslutningsfunktion. Jo lavere værdi, jo blødere lysbue, jo højere værdi, jo grovere lysbue. Værdiområde: -9 ... +9, standard = 0
>> Med MAX-processen vises en tilsvarende MAX-parameterjustering
>> Med 1-MIG-processpænding vises finjustering
>> Med MAX-processen vises en tilsvarende MAX-parameterjustering.
Reguleringsknappens funktioner
Venstre betjeningsknap:
|
•
|
Manuel MIG: Regulering af trådhastigheden |
|
•
|
1-MIG: Regulering af trådhastigheden |
|
•
|
Puls MIG: Regulering af trådhastigheden |
|
•
|
DPulse MIG: Justering af trådhastighed og skift mellem pulsniveauer med reguleringsknappen |
|
•
|
TIG/MMA: Justering af svejsestrøm |
Højre betjeningsknap
|
•
|
Manuel MIG: Justering af svejsespænding og dynamik. |
|
•
|
1-MIG: Dynamisk justering og finjustering af svejsespænding og skift mellem justeringerne med kontrolknappen |
|
•
|
Puls MIG: Finjustering af svejsespænding |
|
•
|
DPulse MIG: Finjustering af svejsespænding |
|
•
|
MMA: Justering af dynamik. |
* Anvendte svejsefunktioner
|
Hotstart, Powerlog og kraterfyldning SLÅET FRA. |
|
Hotstart og kraterfyldning SLÅET TIL.
|
|
Hotstart, Powerlog (effektniveauer) og kraterfyldning SLÅET TIL. |
