Montaż i wymiana tulejek prowadzących drutu

Mechanizm podajnika drutu zawiera trzy tulejki prowadzące drut. Należy je zmienić przy zmianie materiału lub średnicy drutu elektrodowego. Wybierz tuleje prowadnicy drutu zgodnie z tabelami w Materiały eksploatacyjne do podajnika drutu.

Podczas wymiany przedniej tulejki prowadzącej uchwyt spawalniczy musi być odłączony.

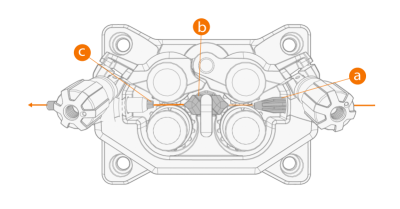

a.

Przednia tuleja prowadząca

b.

Środkowa tuleja prowadząca

c.

Tylna tuleja prowadząca

Wymiana tulei prowadzących:

1.

Zwolnij ramiona dociskowe i wyjmij drut elektrodowy z zestawu.

2.

Wyciągnij przednią tulejkę prowadzącą (a) i wsuń nową na jej miejsce.

3.

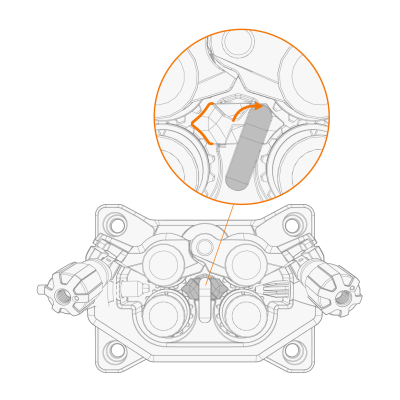

Obróć zatrzask blokujący na bok, aby umożliwić wymianę tulei środkowej (b).

4.

Wsuń nową tuleję środkową w szczelinie i dociśnij ją w miejscu. Upewnij się, że strzałka wskazuje kierunek przesuwania się drutu.

5.

Obróć zatrzask z powrotem na miejsce, aby zablokować nową tuleję środkową.

6.

Żeby wymienić przednią tuleję prowadzącą (c), wypchnij starą tuleję w drugim kierunku.
