Montaż i wymiana drutu
Zawsze sprawdzaj, czy zamontowane rolki podające są odpowiednie do danego drutu (średnica i materiał). Więcej informacji: Materiały eksploatacyjne do podajnika drutu.
|
Podłącz uchwyt spawalniczy do urządzenia Master M przed zamontowaniem szpuli drutu. |
|
|
Przed wyjęciem szpuli drutu wyjmij pozostały drut elektrodowy z mechanizmu uchwytu spawalniczego i podajnika drutu. |
Demontaż szpuli z drutem:
| 1. | Otworzyć klapę komory podajnika drutu. |

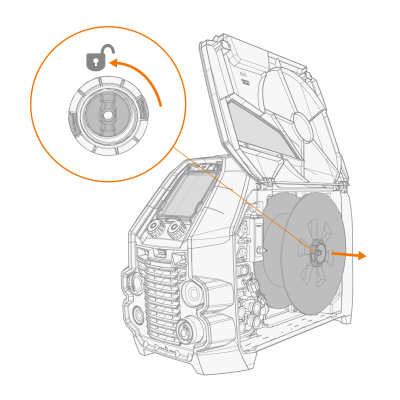

| 2. | Poluzuj i zdejmij mocowanie szpuli i wyjmij szpulę drutu. |
Aby zamontować szpulę drutu:

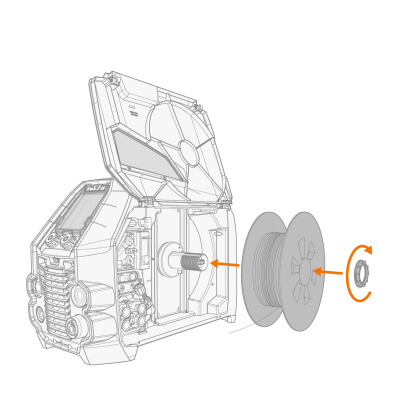

| 1. | Nałóż szpulę drutu na piastę. Zabezpiecz szpulę drutu, wkładając i dokręcając mocowanie. |
|
|
Upewnij się, że szpula jest skierowana we właściwym kierunku – drut powinien być wyprowadzony od spodu szpuli drutu do rolek podających. |
|
|
Po zamontowaniu kołek obok piasty szpuli drutu w podajniku drutu musi być ustawiony w jednej linii z otworem w szpuli lub adapterze szpuli i w niego wchodzić.
|

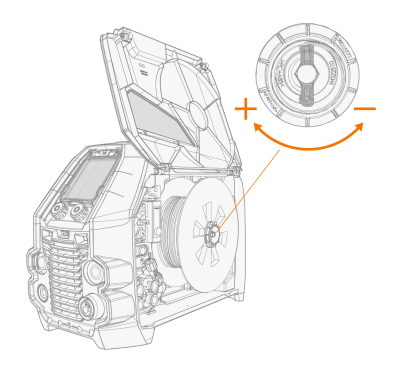

| 2. | W razie potrzeby wyreguluj hamulec szpuli, obracając pokrętło zaciskania hamulca szpuli na środku piasty szpuli. |
Montaż drutu elektrodowego:
| 1. | Wyciągnij końcówkę drutu ze szpuli i odetnij wszelkie zagięte odcinki, aby końcówka była prosta. |
|
|
Upewnij się, że po puszczeniu drutu szpula nie rozwija się samoistnie. |
| 2. | Spiłuj końcówkę drutu elektrodowego. |
|
Ostre krawędzie końcówki drutu elektrodowego mogą uszkodzić prowadnicę drutu. |

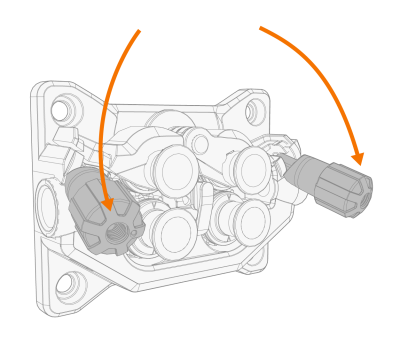

| 3. | Zwolnij ramiona dociskowe, aby rozsunąć rolki. |

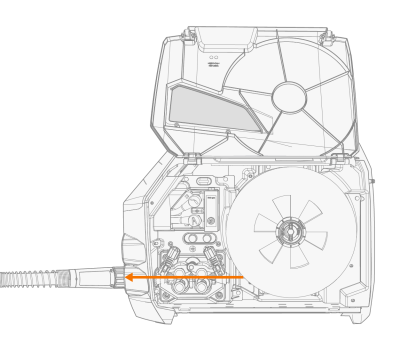

| 4. | Przeprowadź drut elektrodowy przez wlotową tulejkę prowadzącą (a), środkową tulejkę prowadzącą (b) i wylotową tulejkę prowadzącą (c), która doprowadzi drut spawalniczy do uchwytu spawalniczego. |
| 5. | Ręcznie wsuń drut elektrodowy do wnętrza uchwytu, tak aby wsunąć go do prowadnicy drutu. |

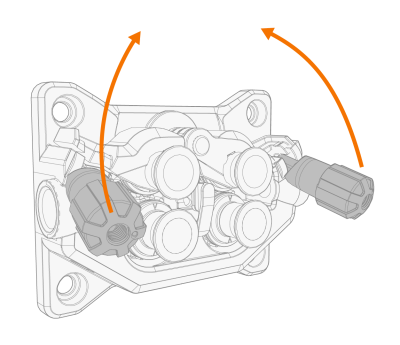

| 6. | Zamknij ramiona dociskowe, aby drut elektrodowy był ściśnięty pomiędzy rolkami podającymi. |

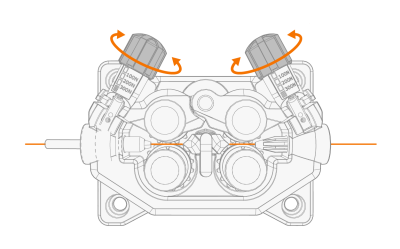

| 7. | Wyreguluj docisk rolek podających pokrętłami regulacji nacisku. Docisk w obu parach rolek jest taki sam. |
Podziałka na uchwycie wskazuje ustawiony docisk.
Wyreguluj docisk rolek podających zgodnie z poniższą tabelą.
| Materiał drutu elektrodowego | Profil rolki podającej* | Średnica drutu elektrodowego (mm) | Regulacja (x100 N) |
|---|---|---|---|
| Fe/Ss lity | V-kształtna |
0.8-1.0 | 1.5-2.0 |
| ≥ 1.2 | 2.0−2.5 | ||
| MC/FC | V-kształtna, karbowana |
≥ 1.2 | 1.0−2.0 |
| Al | U-kształtna |
1.0 | 0.5−1.0 |
| 1.2 | 1.0−1.5 |
|
|
Zbyt silny docisk powoduje spłaszczenie drutu elektrodowego, a w przypadku drutów powlekanych i rdzeniowych – również jego uszkodzenie. Zbyt duży docisk powoduje także szybsze zużywanie się rolek podających i większe obciążenie przekładni. |

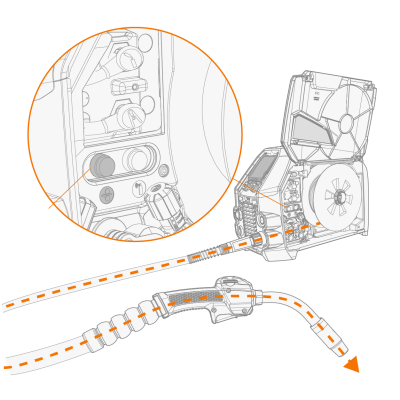

| 8. | Aby wprowadzić drut elektrodowy do uchwytu spawalniczego, naciśnij przycisk wysuwu drutu (*). Zatrzymaj, gdy drut osiągnie końcówkę prądową uchwytu spawalniczego. Prędkość podawania drutu można regulować na panelu sterowania. |
|
Zachowaj ostrożność, gdy drut dotrze do końcówki prądowej i wysunie się z uchwytu. |
| 9. | Przed rozpoczęciem spawania sprawdź, czy parametry spawania i inne ustawienia odpowiadają konfiguracji urządzenia spawalniczego. |
* Profile rolki podającej i odpowiadające im symbole
| Profil rolki podającej | Symbol |
|---|---|
| V-kształtna |
|
| V-kształtna, karbowana |
|
| U-kształtna |
|
