Tel takma ve değiştirme (200 mm makara)
Bu bölümde 200 mm'lik bir makaranın nasıl takılacağı ve değiştirileceği açıklanmaktadır. 200 mm makara için makara göbeği, Master M 205 ve 323 makinelerinde fabrikada kuruludur. 100 mm'lik bir makaranın takılmasıyla ilgili talimatlar için Tel takma ve değiştirme (100 mm makara) bölümüne bakın.
|
Tel makarasını takmadan önce kaynak torcunu Master M cihazına takın. |
|
|
Tel makarasını değiştirirken, tel makarasını çıkarmadan önce kalan dolgu telini kaynak torcundan ve tel besleme mekanizmasından çıkarın. |
|
|
Sürücü makaraların, ilgili dolgu teline uygun olduğundan emin olun (çap ve malzeme). Daha fazla bilgi için Tel besleyici sarf malzemeleri bölümüne bakın. |
Tel makarasını çıkarmak için:
| 1. | Tel besleme kabininin kapağını açın. |

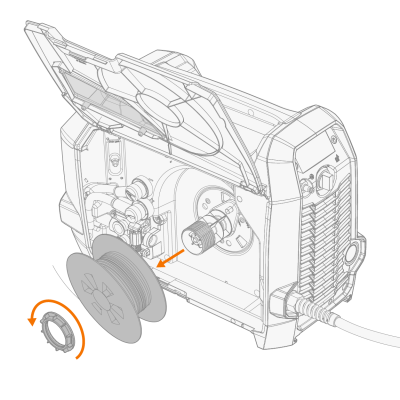

| 2. | Makara tutucuyu gevşeterek çıkarın ve tel makarasını çıkarın. |
Yeni bir tel makarası takmak için:

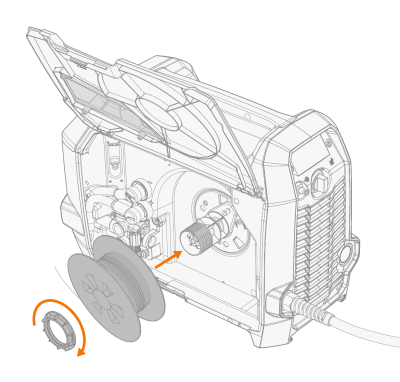

| 1. | Tel makarasını makara göbeğine takın. Makara tutucuyu takıp sıkarak tel makarasını yerine sabitleyin. |
|
|
Tel makarasının doğru yöne baktığından, dolgu telinin makaranın altından sürücü makaralara doğru ilerlediğinden emin olun. |

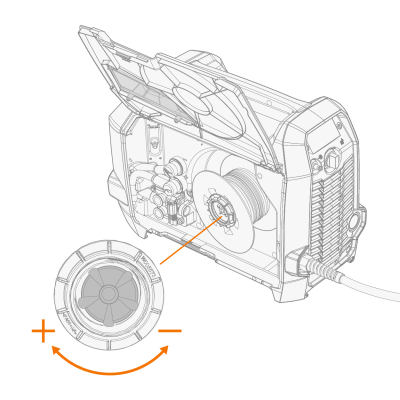

| 2. | Gerekirse makara göbeği tutucusunu çevirerek makara frenleme kuvvetini ayarlayın. |
Dolgu telini takmak için:
| 1. | Dolgu telinin ucunu makaradan ayırın ve ucun düz olması için deforme olmuş kısımları kesin. |
|
|
Dolgu telinin, serbest bırakıldığında makaradan dökülmemesine dikkat edin. |
| 2. | Dolgu telinin ucunu eğeleyerek pürüzsüz hale getirin. |
|
Dolgu telinin ucundaki keskin kenarlar, spirale zarar verebilir. |

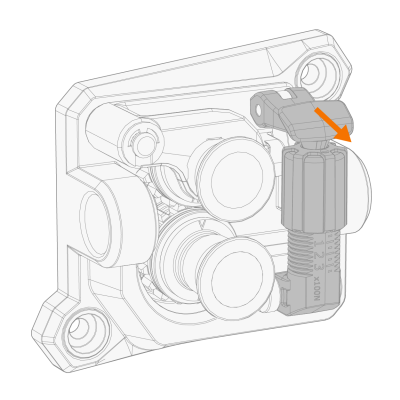

| 3. | Basınç kolunu serbest bırakın. |

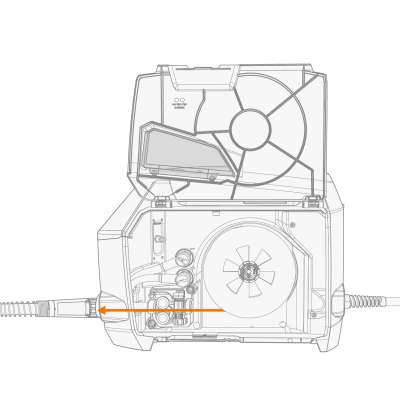

| 4. | Dolgu telini giriş kılavuz borusundan (1) ve ardından dolgu telini kaynak torcuna besleyen çıkış kılavuz borusuna (2) geçirin. |
| 5. | Dolgu telini, tel spirale ulaşacak şekilde torcun içine elle itin. |

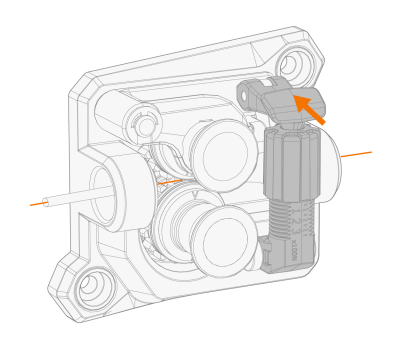

| 6. | Dolgu teli sürücü makaralar arasında kilitlenecek şekilde basınç kollarını kapatın. |

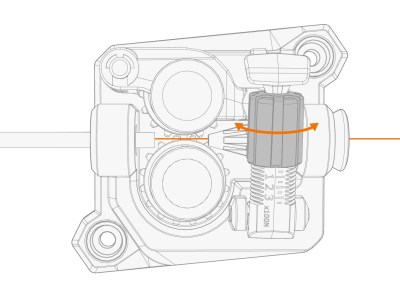

| 7. | Basınç ayar çarkı ile sürücü makaranın basıncını ayarlayın. |
Basınç kolundaki dereceli ölçekler, sürücü makaralara uygulanan basıncı gösterir. Sürücü makaraların basıncını aşağıdaki tabloya göre ayarlayın.
| Dolgu teli malzemesi | Sürücü makara profili* | Dolgu teli çapı (mm) | Ayar (x100N) |
|---|---|---|---|
| Fe/Ss katı | V-yivi |
0.8−1.0 | 1.5−2.0 |
| ≥ 1.2 | 2.0−2.5 | ||
| MC/FC | V-yivi, tırtıklı |
≥ 1.2 | 1.0−2.0 |
| Al | U-yivi |
1.0 | 0.5−1.0 |
| 1.2 | 1.0−1.5 |
|
|
Aşırı basınç, dolgu telini düzleştirir ve kaplamalı veya özlü dolgu tellerine zarar verebilir. Aşırı basınç, ayrıca sürücü makaraları gereksiz yere aşındırır ve şanzıman yükünü artırır. |
| 8. | Sistem ayarlarındaki tel inç işlevini kullanarak veya sol kontrol topuzu düğmesine uzun basarak dolgu telini kaynak tabancasına yönlendirin. Tel, kaynak torcunun temas ucuna ulaştığında durun. |
|
Temas ucuna ulaştığında ve torçtan çıktığında tele dikkat edin. |
Kaynak yapmadan önce, kaynak parametrelerinin ve ayarların kaynak kurulumunuza uygun olduğundan emin olun.
* Sürücü makara profilleri ve ilgili semboller
| Sürücü makara profili | Sembol |
|---|---|
| V-yivi |
|
| V-yivi, tırtıklı |
|
| U-yivi |
|
