Tel takma ve değiştirme (100 mm makara)
Bu bölümde 100 mm'lik bir makaranın nasıl takılacağı ve değiştirileceği açıklanmaktadır. 200 mm'lik bir makaranın takılması ve değiştirilmesiyle ilgili talimatlar için Tel takma ve değiştirme (200 mm makara) bölümüne bakın.
|
Tel makarasını takmadan önce kaynak torcunu Master M cihazına takın. |
|
|
Tel makarasını değiştirirken, tel makarasını çıkarmadan önce kalan dolgu telini kaynak torcundan ve tel besleme mekanizmasından çıkarın. |
|
|
Sürücü makaraların, ilgili dolgu teline uygun olduğundan emin olun (çap ve malzeme). Daha fazla bilgi için Tel besleyici sarf malzemeleri bölümüne bakın.
|
Standart makara göbeğini çıkarmak için:
|
1.
|
Tel besleme kabininin kapağını açın. |
|
3.
|

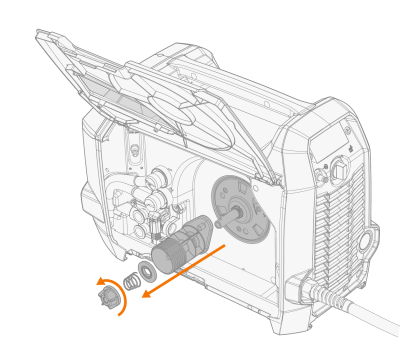

Makara göbeği tutucusunu gevşetin ve makara göbeğini çıkarın. |
100 mm tel makarası takmak için:
|
1.
|

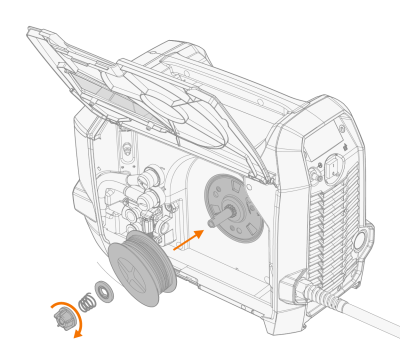

Tel makarayı, yay sürtünme plakasını, yayı ve makara göbeği tutucusunu makara göbeğine takın. Makara göbeği tutucusunu sıkarak tel makarasını yerine sabitleyin. |
|
|
Tel makarasının doğru yöne baktığından, dolgu telinin makaranın altından sürücü makaralara doğru ilerlediğinden emin olun. |
|
|
Yay sürtünme plakasının yivli tarafının dışarı baktığından emin olun. |
|
2.
|

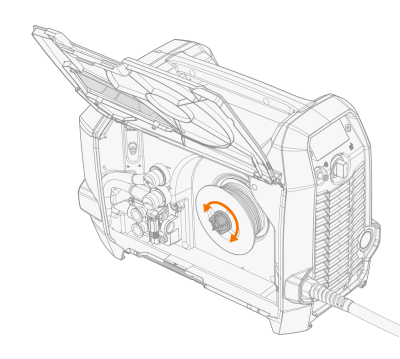

Gerekirse makara göbeği tutucusunu çevirerek makara frenleme kuvvetini ayarlayın. |
Dolgu telini takmak için bkz. Tel takma ve değiştirme (200 mm makara).
