Installation och byte av tillsatsmaterial (200 mm bobin)

Detta avsnitt beskriver hur man installerar och byter en 200 mm bobin. Bobinnavet för en 200 mm bobin är fabriksinstallerat på Master M 205- och 323-maskiner. För instruktioner om hur man installerar en 100 mm bobin, se Installation och byte av tillsatsmaterial (100 mm bobin).

Anslut svetspistolen till Master M-utrustningen innan du installerar trådbobinen.
När du byter trådbobin, ta bort kvarvarande tråd ur svetspistolen och trådmatningsmekanismen innan du tar bort trådbobinen.

Se alltid till att matarhjulen passar för det aktuella tillsatsmaterialet (diameter och material). Mer information finns i Slitdelar till trådmatarverk.

Så här tar du bort trådbobinen:

1. Öppna trådmatarverkets skåp.

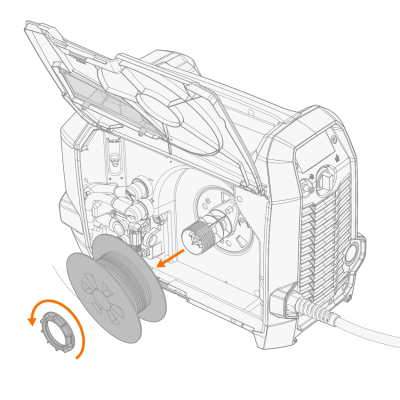

2. Lossa och ta bort bobinfästet och ta bort trådbobinen.

Så här installerar du en ny trådbobin:

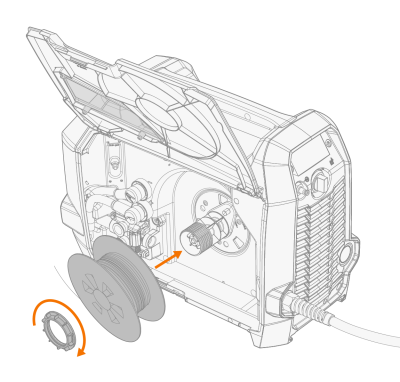

1. Sätt in trådbobinen på bobinnavet. Sätt trådbobinen på plats genom att sätta in och dra åt bobinfästet.
Kontrollera att bobinen sitter åt rätt håll och att tillsatsmaterialet löper från bobinens undersida till matarhjulen.

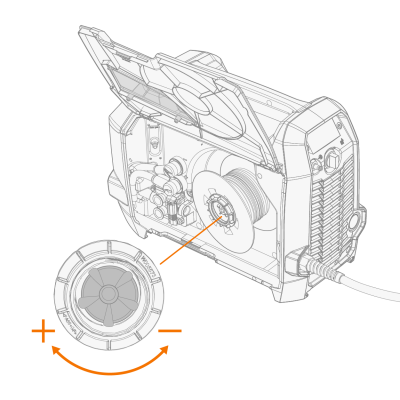

2. Justera vid behov bobinens bromskraft genom att vrida på bobinnavets fäste.

Så här installerar du tillsatsmaterialet:

1. Frigör änden på tråden från bobinen och kapa av eventuell deformerad bit så att änden blir rak.
Kontrollera att tråden inte åker av bobinen när du släpper den.
2. Fila av änden på tråden så att den blir jämn.

Vassa kanter på trådänden kan skada trådledaren.

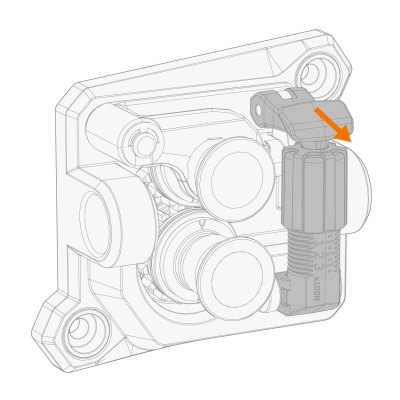

3. Lossa tryckhandtaget.

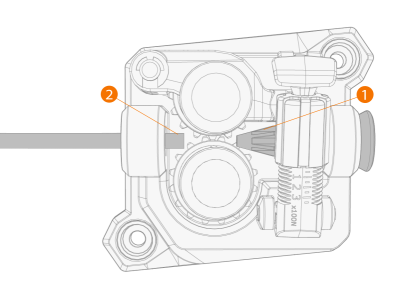

4. För in tråden genom det bakre styrröret (1) och in i det främre styrröret (2), som matar tråden till svetspistolen.

5. För in tråden i svetspistolen för hand så att tråden når trådledaren.

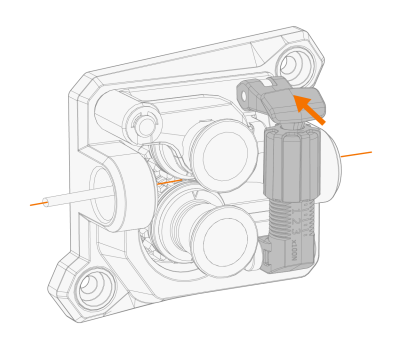

6. Stäng tryckhandtaget så att tråden låses fast mellan matarhjulen.

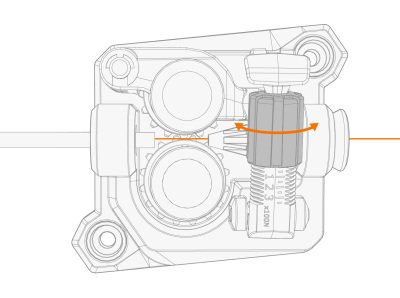

7. Justera matarhjulstrycket med hjälp av tryckjusteringsvredet.

Den graderade skalan på tryckarmen indikerar det tryck som applicerats på matarhjulen. Justera matarhjulens tryck enligt tabellen nedan.

Tillsatsmaterial Matarhjulsprofil* Diameter på tråd/rörelektrod (mm) Inställning (x100N)
Fe/Ss, homogen V-spår
 0.8−1.0 1.5−2.0
≥ 1.2 2.0−2.5
MC/FC V-spår, räfflat
 ≥ 1.2 1.0−2.0
Al U-spår
 1.0 0.5−1.0
1.2 1.0−1.5



För stort tryck plattar till trådelektroden och kan skada rörelektroden. För stort tryck orsakar också onödigt slitage på matarhjulen och ökar belastningen på växellådan.

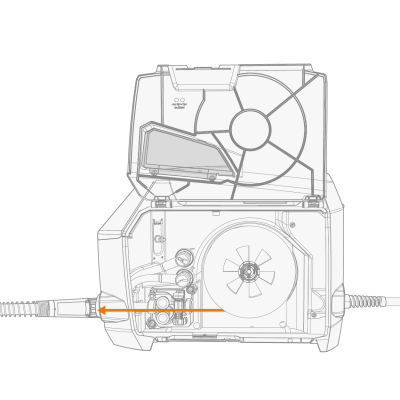

8. Kör in tillsatsmaterialet i svetspistolen med hjälp av trådmatningsfunktionen i systeminställningarna eller genom att trycka länge på den vänstra inställningsrattens knapp. Stanna när tråden når svetspistolens kontaktmunstycke.
Se upp för tråden när den når kontaktmunstycket och lämnar pistolen.

Se till innan du svetsar att svetsparametrarna och inställningarna överensstämmer med din svetsapplikation.

* Matarhjulsprofiler och motsvarande symboler

Matarhjulsprofil Symbol
V-spår
V-spår, räfflat
U-spår
