Installation och byte av tillsatsmaterial (100 mm bobin)

Detta avsnitt beskriver hur man installerar och byter en 100 mm bobin. För instruktioner om hur man installerar och byter en 200 mm bobin, se Installation och byte av tillsatsmaterial (200 mm bobin).

Anslut svetspistolen till Master M-utrustningen innan du installerar trådbobinen.

När du byter trådbobin, ta bort kvarvarande tråd ur svetspistolen och trådmatningsmekanismen innan du tar bort trådbobinen.

Se alltid till att matarhjulen passar för det aktuella tillsatsmaterialet (diameter och material). Mer information finns i Slitdelar till trådmatarverk.

Så här tar du bort standardbobinnavet:

1.

Öppna trådmatarverkets skåp.

2.

Om den inte redan har tagits bort tar du bort trådbobinen (se Installation och byte av tillsatsmaterial (200 mm bobin).

3.

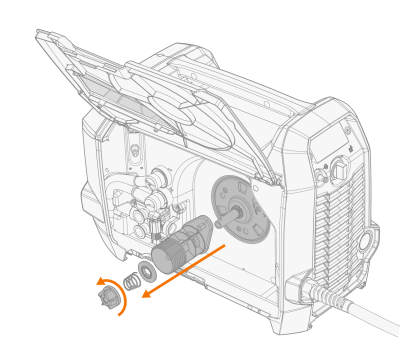

Lossa bobinnavets fäste och ta bort bobinnavet.

Så här installerar du en 100 mm trådbobin:

1.

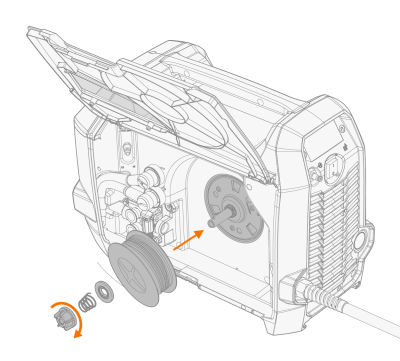

Sätt in trådbobinen, fjäderfriktionsplattan, fjädern och bobinnavets fäste på bobinnavet. Sätt trådbobinen på plats genom att dra åt bobinnavets fäste.

Kontrollera att bobinen sitter åt rätt håll och att tillsatsmaterialet löper från bobinens undersida till matarhjulen.

Se till att den spårförsedda sidan på fjäderfriktionsplattan är vänd utåt.

2.

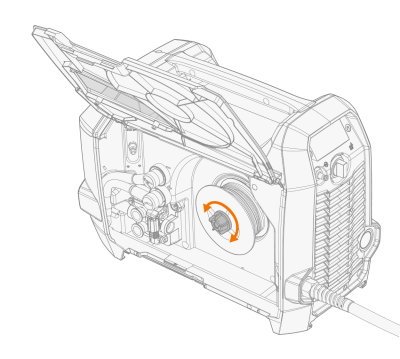

Justera vid behov bobinens bromskraft genom att vrida på bobinnavets fäste.

För att installera tillsatsmaterialet, se Installation och byte av tillsatsmaterial (200 mm bobin).
