Установка и замена проволоки (катушка 200 мм)

В этом разделе описывается установка и замена катушки 200 мм. Втулка для катушки диаметром 200 мм устанавливается на машинах Master M 205 и 323 на заводе. Инструкции по установке и замене катушки 100 мм см. Установка и замена проволоки (катушка 100 мм).

Перед установкой катушки проволоки подключите сварочную горелку к устройству Master M.
При замене катушки проволоки перед снятием катушки удалите оставшуюся присадочную проволоку из сварочной горелки и проволокоподающего механизма.

Обязательно проверяйте соответствие подающих роликов типу используемой присадочной проволоки (диаметр и материал). Более подробная информация приведена в разделе Расходные материалы для механизма подачи проволоки.

Для снятия катушки проволоки:

1. Откройте лючок в шкафу механизма подачи проволоки.

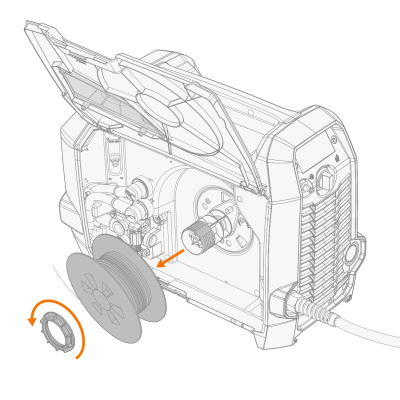

2. Ослабьте и снимите крепление катушки и снимите катушку с проволокой.

Для установки новой катушки проволоки:

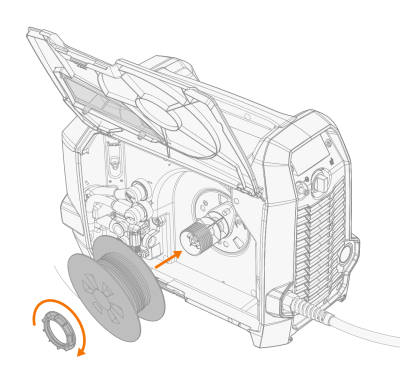

1. Вставьте катушку с проволокой во втулку катушки. Закрепите катушку с проволокой, вставив и затянув крепление катушки.
Убедитесь, что катушка проволоки правильно направлена, присадочная проволока выходит с нижней части катушки в подающие ролики.

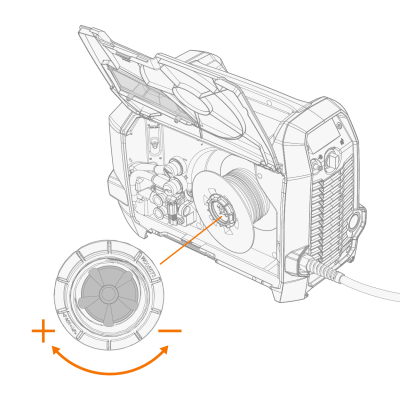

2. При необходимости отрегулируйте тормозное усилие катушки, повернув фиксатор втулки катушки.

Для установки присадочной проволоки:

1. Освободите конец присадочной проволоки из катушки и обрежьте деформированный участок, чтобы конец проволоки был ровным.
Следите, чтобы при освобождении присадочная проволока не соскальзывала с катушки.
2. Обработайте напильником конец присадочной проволоки до ровного состояния.

Острые кромки на присадочной проволоке могут повредить направляющий канал.

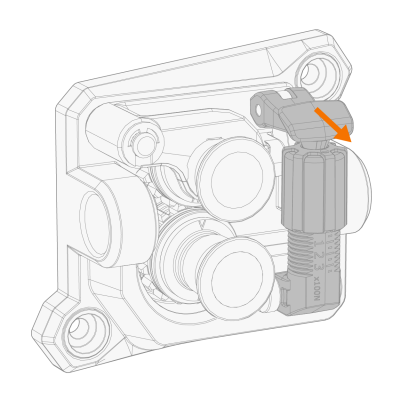

3. Отпустите ручку прижимного усилия.

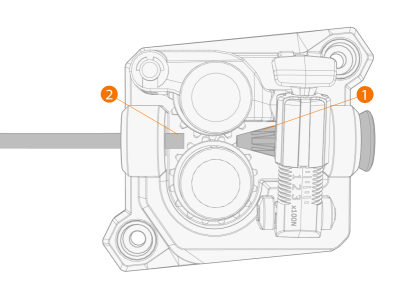

4. Пропустите присадочную проволоку через входную направляющую трубку (1) и в выходную направляющую трубку (2), которая подает присадочную проволоку к сварочной горелке.

5. Вставьте присадочную проволоку в горелку вручную, чтобы проволока доходила до направляющего канала.

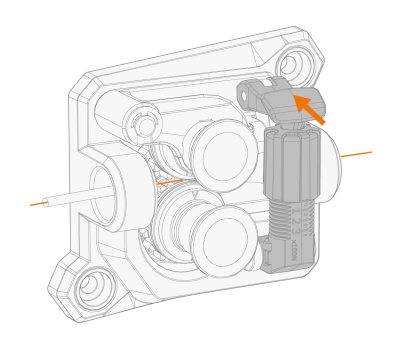

6. Закройте прижимную ручку так, чтобы присадочная проволока была зажата между подающими роликами.

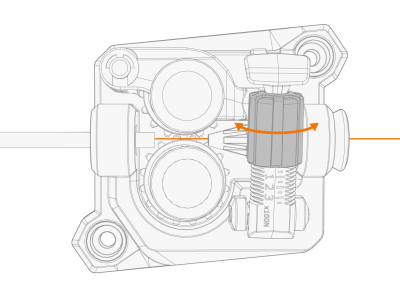

7. Отрегулируйте прижимное усилие подающего ролика с помощью колеса регулировки усилия прижима.

Градуированная шкала на прижимном рычаге указывает усилие, прикладываемое к подающим роликам. Отрегулируйте прижимное усилие подающих роликов в соответствии с приведенной ниже таблицей.

Материал присадочной проволоки Профиль подающих роликов* Диаметр присадочной проволоки (мм) Регулировка (x100 Н)
Сплошная Fe/Ss V-образная канавка
0.8−1.0 1.5−2.0
≥ 1.2 2.0−2.5
MC/FC V-образная канавка, накатанная
≥ 1.2 1.0−2.0
Al U-образная канавка
1.0 0.5−1.0
1.2 1.0−1.5



Чрезмерное прижимное усилие приводит к расплющиванию присадочной проволоки и повреждению проволоки с покрытием или наполнителем. Кроме того, чрезмерное прижимное усилие приводит к повышенному износу подающих роликов и повышает нагрузку на редуктор.

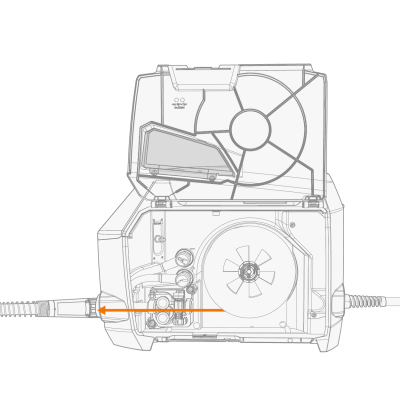

8. Протяните присадочную проволоку в сварочную горелку, используя функцию протяжки проволоки в настройках системы или путем длительного нажатия на левую кнопку регулятора. Остановите протяжку, когда проволока дойдет до контактного наконечника сварочной горелки.
Будьте осторожны, когда проволока доходит до контактного наконечника и выходит из горелки.

Перед сваркой убедитесь, что параметры сварки и настройки соответствуют планируемой сварочной операции.

* Профили подающих роликов и соответствующие символы

Профиль подающих роликов Условное обозначение
V-образная канавка
V-образная канавка, накатанная
U-образная канавка
