Установка и замена проволоки (катушка 100 мм)

В этом разделе описывается установка и замена катушки 100 мм. Инструкции по установке и замене катушки 200 мм см. Установка и замена проволоки (катушка 200 мм).

Перед установкой катушки проволоки подключите сварочную горелку к устройству Master M.

При замене катушки проволоки перед снятием катушки удалите оставшуюся присадочную проволоку из сварочной горелки и проволокоподающего механизма.

Обязательно проверяйте соответствие подающих роликов типу используемой присадочной проволоки (диаметр и материал). Более подробная информация приведена в разделе Расходные материалы для механизма подачи проволоки.

Чтобы снять стандартную втулку катушки:

1.

Откройте лючок в шкафу механизма подачи проволоки.

2.

Если это еще не сделано, снимите катушку проволоки (см. Установка и замена проволоки (катушка 200 мм).

3.

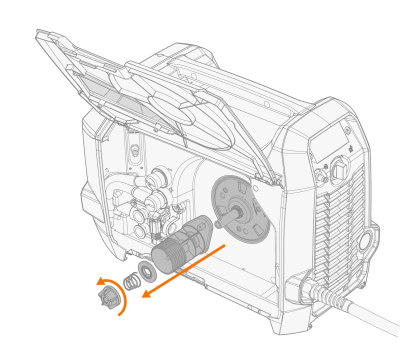

Ослабьте крепление втулки катушки и снимите втулку катушки.

Для установки катушки проволоки 100 мм:

1.

Наденьте катушку с проволокой, пружинную фрикционную пластину, пружину и фиксатор втулки катушки на втулку катушки. Закрепите катушку с проволокой, затянув крепление втулки катушки.

Убедитесь, что катушка проволоки правильно направлена, присадочная проволока выходит с нижней части катушки в подающие ролики.

Убедитесь, что рифленая сторона фрикционной пластины пружины обращена наружу.

2.

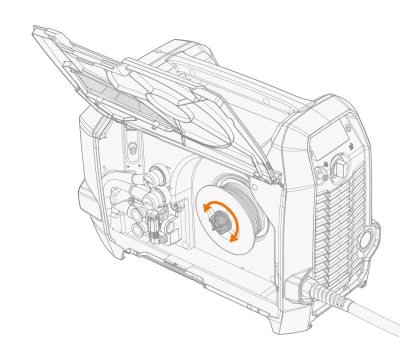

При необходимости отрегулируйте тормозное усилие катушки, повернув фиксатор втулки катушки.

Для установки присадочной проволоки см. Установка и замена проволоки (катушка 200 мм).
