Instalação e troca de arame (bobina de 200 mm)
Esta seção descreve como instalar e trocar uma bobina de 200 mm. O cubo da bobina para uma bobina de 200 mm vem instalado de fábrica nas máquinas Master M 205 e 323. Para obter instruções sobre como instalar uma bobina de 100 mm, consulte Instalação e troca de arame (bobina de 100 mm).
|
Instale a pistola de soldagem no dispositivo Master M antes de instalar o carretel de arame. |
|
|
Ao trocar a bobina de arame, remova o arame de enchimento restante da pistola de solda e do mecanismo de alimentação de arame antes de remover a bobina. |
|
|
Sempre verifique se os roldanas de alimentação são adequadas para o arame de enchimento (diâmetro e material). Para mais informações, consulte Consumíveis do alimentador de arame.
|
Para remover a bobina de arame:
|
1.
|
Abra a tampa do gabinete de avanço do arame. |
|
2.
|

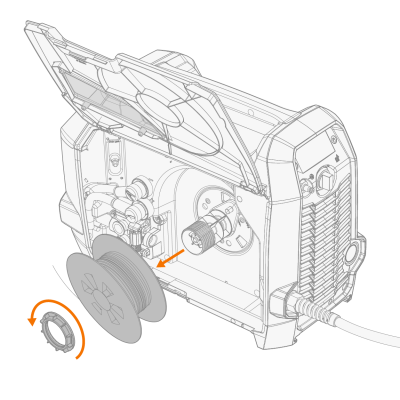

Afrouxe e remova o prendedor da bobina e remova a bobina de arame. |
Para instalar uma nova bobina de arame:
|
1.
|

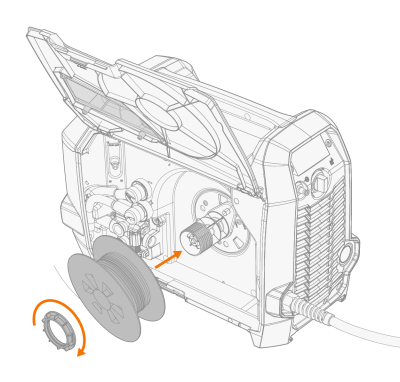

Insira a bobina de arame no cubo da bobina. Prenda a bobina de arame no lugar inserindo e apertando o prendedor da bobina. |
|
|
Verifique se a bobina de arame está na direção correta, o arame de enchimento que vai da parte inferior da bobina aos roletes de avanço. |
|
2.
|

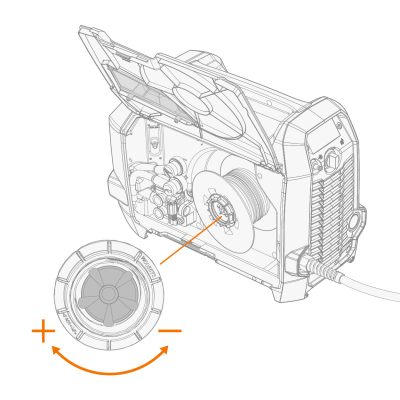

Se necessário, ajuste a força de frenagem da bobina girando o fixador do cubo da bobina. |
Para instalar o arame de enchimento:
|
1.
|
Solte a ponta do arame da bobina do carretel e corte qualquer seção que esteja deformada, para que a extremidade esteja reta. |
|
|
Verifique se o arame de enchimento não escapa do carretel ao ser liberado. |
|
2.
|
Prepare a ponta do arame de enchimento deixando-a lisa. |
|
Bordas afiadas na ponta do arame de enchimento podem danificar o conduíte. |
|
3.
|

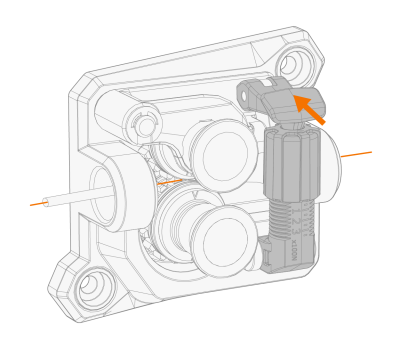

Solte a alavanca de pressão. |
|
4.
|

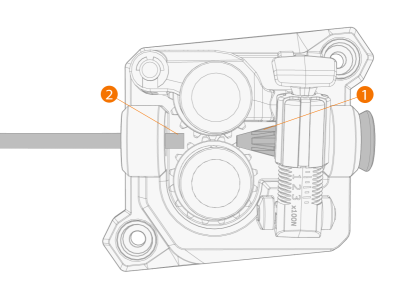

Guie o arame de enchimento pelo tubo-guia de entrada (1) e para o tubo-guia de saída (2), o qual avança o arame de enchimento para a pistola de soldagem. |
|
5.
|

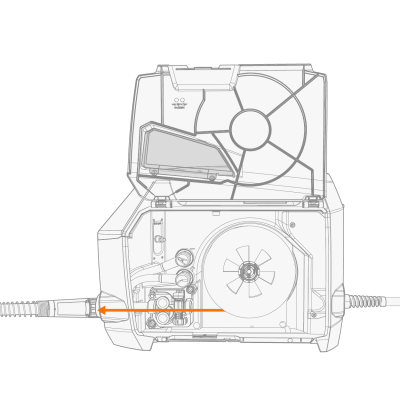

Empurre o arame de enchimento com as mãos para dentro da pistola para que o arame alcance o conduíte do arame. |
|
6.
|
Feche a alavanca de pressão para que o arame de enchimento seja travado entre os roletes de avanço. |
|
7.
|

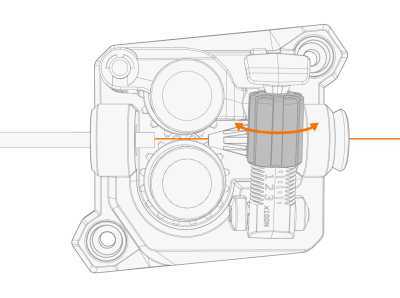

Ajuste a pressão do rolete de avanço com a roda de ajuste. |
A escala graduada no braço da pressão indica a pressão aplicada aos roletes de avanço. Ajuste a pressão das roldanas de alimentação de acordo com a tabela abaixo.
| Fe/Ss sólido |
Ranhura em V
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| MC/FC |
Ranhura em V, serrilhada
|
≥ 1.2 |
1.0−2.0 |
| Al |
Chanfro em U
|
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
|
|
Pressão excessiva provoca achatamento do arame de enchimento e pode danificar arames revestidos ou tubulares. Isso também causa desgaste desnecessário às roldanas de alimentação e aumenta a carga na caixa de redução. |
|
8.
|
Passe o arame de enchimento na pistola de soldagem usando a função de avanço do arame nas configurações do sistema ou pressionando por muito tempo o botão de controle esquerdo. Pare quando o arame alcançar o bico de contato da pistola de soldagem. |
|
Cuidado com o arame quando ele alcançar o bico de contato e sair da pistola. |
Antes de soldar, verifique se os parâmetros e configurações de soldagem estão em conformidade com sua configuração de soldagem.
* Perfis de roletes de avanço e símbolos correspondentes
| Ranhura em V |
|
| Ranhura em V, serrilhada |
|
| Chanfro em U |
|
