Instalação e troca de arame (bobina de 100 mm)

Esta seção descreve como instalar e trocar uma bobina de 100 mm. Para obter instruções sobre como instalar e trocar uma bobina de 200 mm, consulte Instalação e troca de arame (bobina de 200 mm).

Instale a pistola de soldagem no dispositivo Master M antes de instalar o carretel de arame.

Ao trocar a bobina de arame, remova o arame de enchimento restante da pistola de solda e do mecanismo de alimentação de arame antes de remover a bobina.

Sempre verifique se os roldanas de alimentação são adequadas para o arame de enchimento (diâmetro e material). Para mais informações, consulte Consumíveis do alimentador de arame.

Para remover o cubo da bobina padrão:

1.

Abra a tampa do gabinete de avanço do arame.

2.

Se ainda não o fez, remova a bobina de arame (consulte Instalação e troca de arame (bobina de 200 mm).

3.

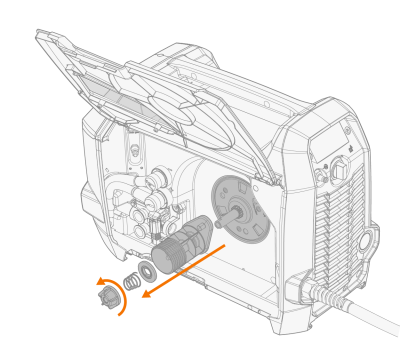

Afrouxe o fixador do cubo da bobina e remova o cubo da bobina.

Para instalar uma bobina de arame de 100 mm:

1.

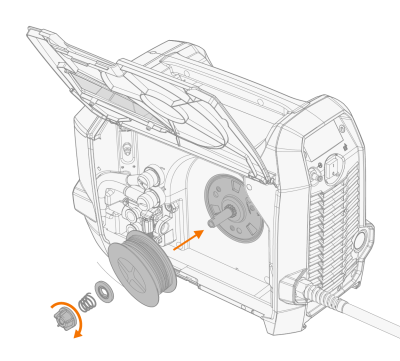

Insira a bobina de arame, a placa de fricção da mola, a mola e o fixador do cubo da bobina no cubo da bobina. Prenda a bobina de arame no lugar apertando o fixador do cubo da bobina.

Verifique se a bobina de arame está na direção correta, o arame de enchimento que vai da parte inferior da bobina aos roletes de avanço.

Verifique se o lado ranhurado da placa de fricção da mola está voltado para fora.

2.

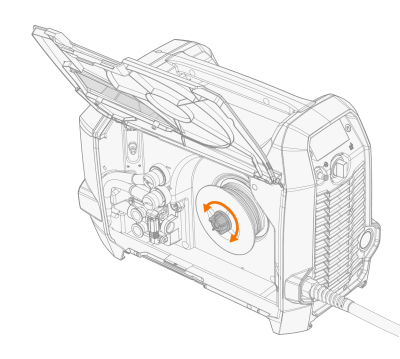

Se necessário, ajuste a força de frenagem da bobina girando o fixador do cubo da bobina.

Para instalar o arame de enchimento, consulte Instalação e troca de arame (bobina de 200 mm).
