Montaż butli z gazem i test przepływu gazu:
|
Podczas pracy z butlą z gazem zachowaj ostrożność. Uszkodzenie butli lub zaworu grozi urazem. |
|
Butla musi być zawsze prawidłowo przymocowana w pozycji pionowej w specjalnym uchwycie ściennym lub na podwoziu. Podczas przerwy w spawaniu zawór butli musi być zakręcony. |
|
- Jeśli używasz wózka z uchwytem na butlę, przed podłączeniem jej do urządzenia należy ją zamontować na wózku.
- Maksymalna zalecana pojemność butli z gazem umieszczanej na wózku T22M wynosi 20 litrów.
- Podłącz uchwyt spawalniczy do urządzenia spawalniczego przed montażem i testem butli z gazem.
|
W kwestii doboru gazu i sprzętu skontaktuj się z lokalnym sprzedawcą Kemppi.
|
1.
|
Bez wózka na butlę: ustaw butlę z gazem w odpowiednim, bezpiecznym miejscu. |
|
2.
|

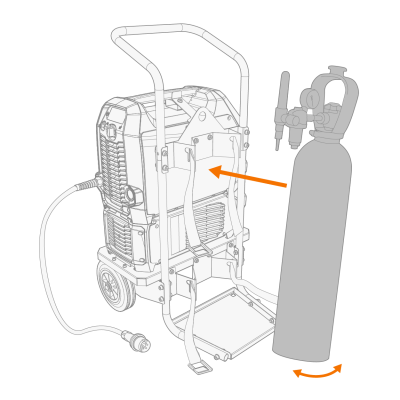

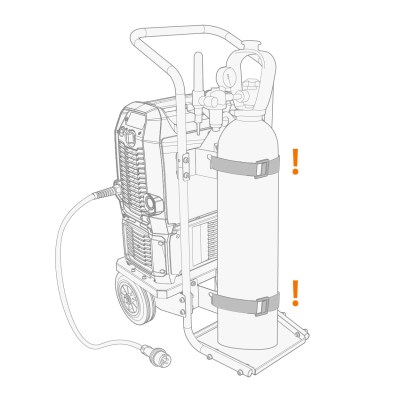

Z wózkiem na butlę: ustaw butlę z gazem na stojaku wózka i przymocuj ją pasami do punktów mocowania. |
|
4.
|

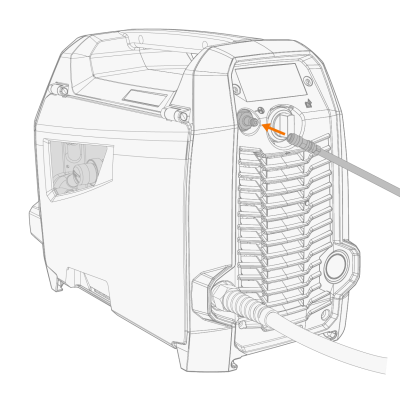

Podłącz wąż gazowy do urządzenia spawalniczego. |
|
6.
|

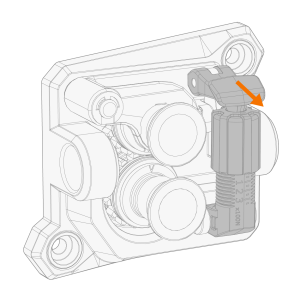

Jeżeli zainstalowano drut spawalniczy, zwolnij ramię dociskowe mechanizmu podawania drutu, aby zapobiec podawaniu drutu. |
|
7.
|

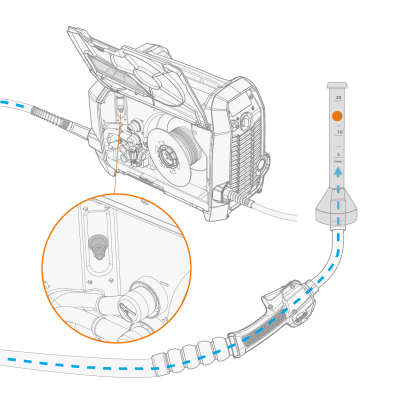

Zainicjuj przepływ gazu, używając funkcji testu wypływu gazu dostępnej w ustawieniach systemu albo naciskając wyłącznik uchwytu spawalniczego. |
|
8.
|
Sprawdź i wyreguluj przepływ gazu. Do pomiaru i regulacji używaj wbudowanego zaworu regulacyjnego gazu (tylko w Master M 323) lub zewnętrznego przepływomierza i regulatora. |
Zalecane natężenie przepływu gazu (tylko jako ogólne wytyczne):
| Argon |
5...15 l/min |
10...25 l/min |
| Hel |
15...30 l/min |
- |
| Argon + 18 - 25% CO2 |
- |
10...25 l/min |
| CO2 |
- |
10...25 l/min |
* W zależności od wielkości dyszy gazowej.
** W zależności od wielkości dyszy gazowej i prądu spawania.
