Installazione e modifica del filo (bobina da 100 mm)

Questa sezione descrive come installare e sostituire una bobina da 100 mm. Per istruzioni sull'installazione e la sostituzione di una bobina da 200 mm, fare riferimento a Installazione e modifica del filo (bobina da 200 mm).

Prima di installare la bobina di filo metallico, collegare la torcia per saldatura al dispositivo Master M.

Quando si cambia la bobina di filo, rimuovere prima il filo rimanente dalla torcia di saldatura e dal meccanismo di avanzamento.

Accertarsi sempre che i rulli trainafilo siano adatti al filo di apporto (diametro e materiale) in questione. Per ulteriori informazioni, vedere Materiali di consumo del trainafilo.

Per rimuovere il mozzo della bobina standard:

1.

Aprire lo sportello dello scomparto del trainafilo.

2.

Se non è già rimossa, rimuovere la bobina di filo (fare riferimento a Installazione e modifica del filo (bobina da 200 mm).

3.

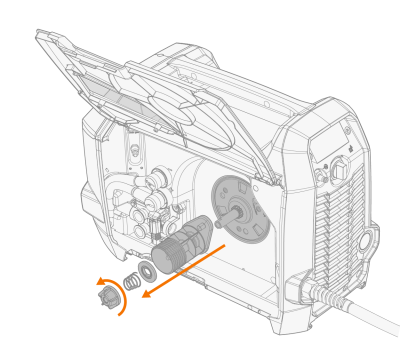

Allentare il mozzo della bobina e rimuovere il mozzo della bobina.

Per installare una bobina di filo da 100 mm:

1.

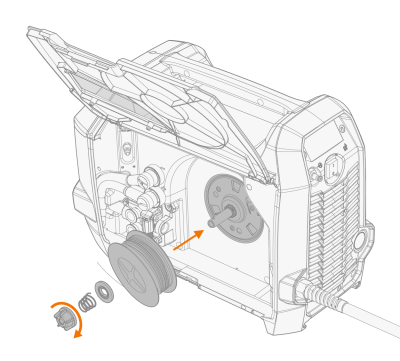

Inserire la bobina di filo metallico, la piastra di frizione della molla, la molla e il dispositivo di fissaggio del mozzo della bobina sul mozzo della bobina. Fissare la bobina di filo metallico in posizione serrando il fermo del mozzo della bobina.

Accertarsi che la bobina di filo metallico sia rivolta nella direzione corretta, con il filo che va dalla parte inferiore della bobina ai rulli trainafilo.

Assicurarsi che il lato scanalato della piastra di attrito della molla sia rivolto verso l'esterno.

2.

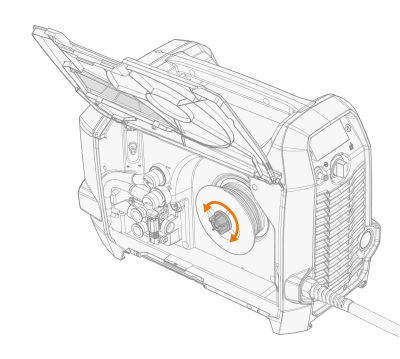

Se necessario, regolare la forza frenante della bobina ruotando il fermo del mozzo della bobina.

Per installare il filo di apporto, vedere Installazione e modifica del filo (bobina da 200 mm).
