Kaasupullon asentaminen ja kaasunvirtauksen testaaminen

Käsittele suojakaasupulloa varovasti. Kaasupullon tai pulloventtiilin rikkoutuminen aiheuttaa loukkaantumisriskin!

Kiinnitä kaasupullo aina kunnolla pystyasentoon seinässä olevaan pidikkeeseen tai kuljetusvaunuun. Kun laitteella ei hitsata, pidä kaasupullon venttiili aina kiinni.

- Jos käytät kuljetuskärryä, jossa on pulloteline, asenna kaasupullo ensin kuljetuskärryyn ja tee liitännät vasta sen jälkeen. - T22M-kärryyn asennettavan kaasupullon suurin suositeltu koko on 20 litraa. - Liitä hitsauspistooli hitsauslaitteeseen ennen kaasupullon asennusta ja testausta.

Ota kaasun ja laitteiston valinnasta yhteyttä paikalliseen Kemppi-jälleenmyyjään.

1.

Ilman kaasupullon kuljetuskärryä: Sijoita kaasupullo tarkoitukseen soveltuvaan, turvalliseen paikkaan.

2.

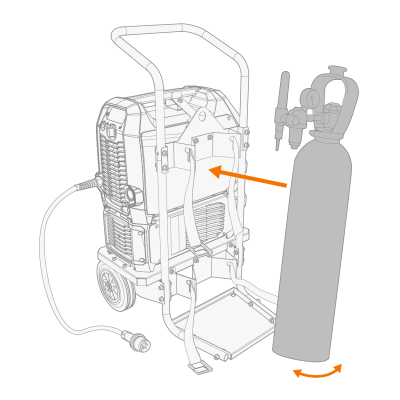

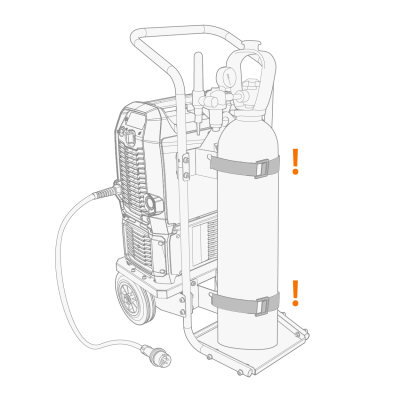

Kaasupullon kuljetuskärryn kanssa: Siirrä kaasupullo kärryn kaasupullotelineeseen ja varmista se paikalleen käyttäen hihnoja ja kärryn kiinnityspisteitä.

3.

Jos hitsauspistoolia ei vielä ole kytketty hitsauslaitteeseen, kytke se nyt (katso ohjeet kohdasta Hitsauspistoolin liittäminen).

4.

Kytke kaasuletku hitsauslaitteeseen.

5.

Avaa kaasupullon venttiili.

6.

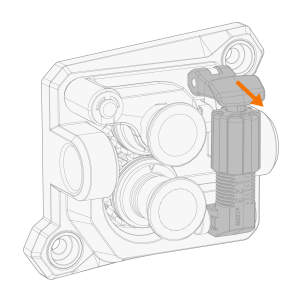

Jos lisäainelanka on asennettu, vapauta langansyöttömekanismin puristusvipu estääksesi langansyötön.

7.

Käynnistä kaasunvirtaus käyttämällä kaasutestitoimintoa järjestelmäasetuksissa tai painamalla hitsauspistoolin liipaisinta.

8.

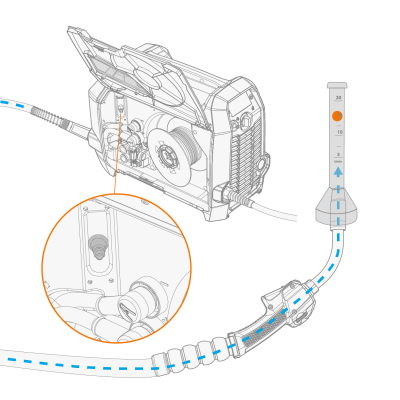

Tarkista ja säädä kaasunvirtaus. Käytä laitteen sisäänrakennettua kaasunsäätöventtiiliä (vain Master M 323) tai erillistä virtausmittaria ja -säädintä mittaamiseen ja säätämiseen.



Suositellut kaasun virtausnopeudet (suuntaa-antava yleisohje):

	TIG*	MIG**
Argon	5...15 l/min	10...25 l/min
Helium	15...30 l/min	-
Argon + 18-25% CO2	-	10...25 l/min
CO2	-	10...25 l/min

* Kaasusuuttimen koosta riippuen.

** Kaasusuuttimen koosta ja käytetystä hitsausvirrasta riippuen.
