Instalación y sustitución de rodillos de alimentación

Reemplace los rodillos de alimentación cuando el material y el diámetro del alambre de relleno cambien. Seleccione los rodillos de alimentación conforme a las tablas en Consumibles para el alimentador de alambre.

1.

Abra la ventanilla del armario del alimentador de alambre.

2.

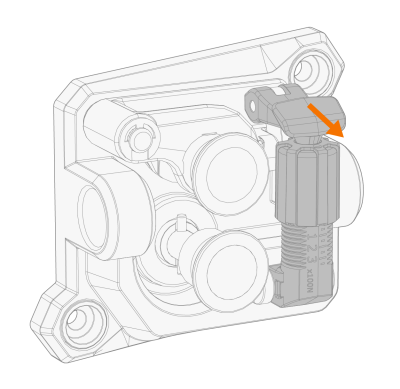

Suelte la manilla de presión.

3.

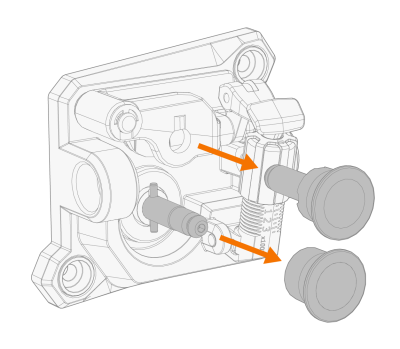

Retire el pasador de montaje del rodillo de presión y la tapa de montaje del rodillo impulsor.

El pasador de montaje del rodillo de presión tiene un eje central unido a él, mientras que el eje central del rodillo motriz actúa como eje de accionamiento unido directamente al mecanismo/motor de alimentación del alambre.

4.

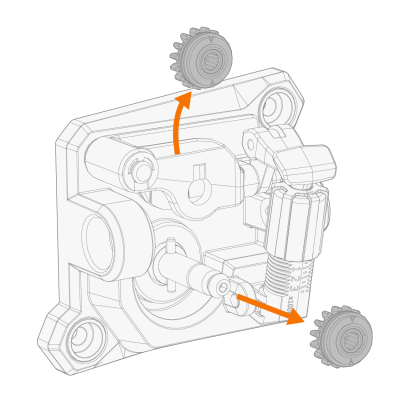

Retire los rodillos de alimentación.

5.

Siga los pasos anteriores a la inversa para instalar los rodillos de alimentación del alambre. Alinee la incisión de la base del rodillo motriz con el pasador del eje de transmisión.

6.

Vuelva a montar el pasador y la tapa de montaje para fijar en su sitio el rodillo motriz y de presión.

7.

Cierre la manilla de presión. Consulte Instalar y cambiar el alambre (carrete de 200 mm) para obtener más información sobre la instalación del alambre.

8.

Cierre la ventanilla del armario del alimentador de alambre.
