Instalar y cambiar el alambre (carrete de 200 mm)
En esta sección se describe cómo instalar y cambiar un carrete de 200 mm. El soporte para carrete de 200 mm viene instalado de fábrica en las máquinas Master M 205 y 323. Para obtener instrucciones sobre cómo instalar un carrete de 100 mm, consulte Instalar y cambiar el alambre (carrete de 100 mm).
|
Instale la pistola de soldar en el dispositivo Master M antes de montar el carrete de alambre. |
|
|
Al cambiar el carrete de alambre, retire el alambre de relleno restante de la pistola de soldar y del mecanismo de alimentación del alambre antes de quitar el carrete de alambre. |
|
|
Compruebe siempre que los rodillos de alimentación sean adecuados para el alambre de relleno (diámetro y material) en cuestión. Consulte la sección Consumibles para el alimentador de alambre para obtener más información.
|
Para quitar el carrete de alambre:
|
1.
|
Abra la ventanilla del armario del alimentador de alambre. |
|
2.
|

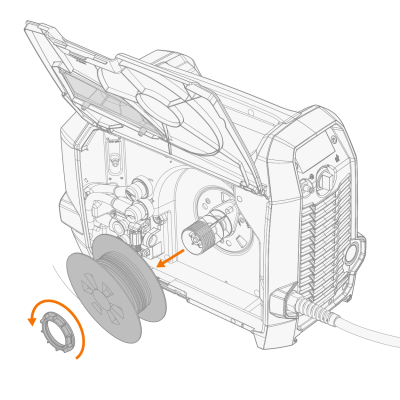

Afloje y retire el sujetador del carrete y retire el carrete de alambre. |
Para instalar un nuevo carrete de alambre:
|
1.
|

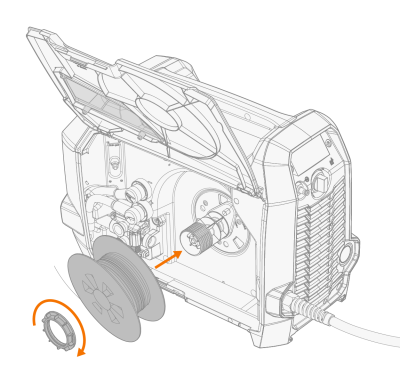

Inserte el carrete de alambre en el soporte para carrete. Asegure el carrete de alambre en su lugar insertando y apretando el sujetador del carrete. |
|
|
Asegúrese de que el carrete del alambre mire en la dirección correcta, el alambre de relleno va desde la parte inferior del carrete hasta los rodillos de alimentación. |
|
2.
|

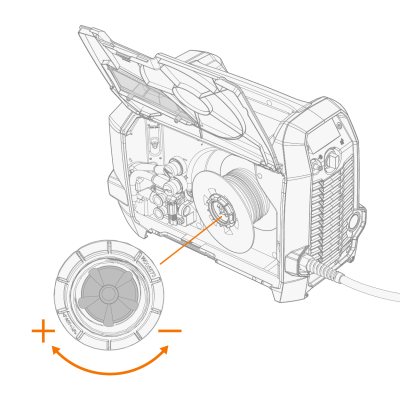

Si es necesario, ajuste la fuerza de frenado del carrete girando el sujetador para carrete. |
Para instalar el alambre de relleno:
|
1.
|
Suelte el extremo del alambre de relleno del carrete y corte cualquier tramo deformado de manera que el extremo quede recto. |
|
|
Cuide que el alambre de relleno no se desborde del carrete al soltarlo. |
|
2.
|
Lime la punta del alambre de relleno. |
|
Los bordes afilados de la punta del alambre de relleno pueden dañar el conductor flexible de alambre. |
|
3.
|

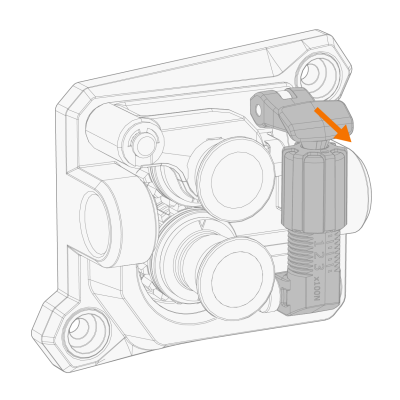

Suelte la manilla de presión. |
|
4.
|

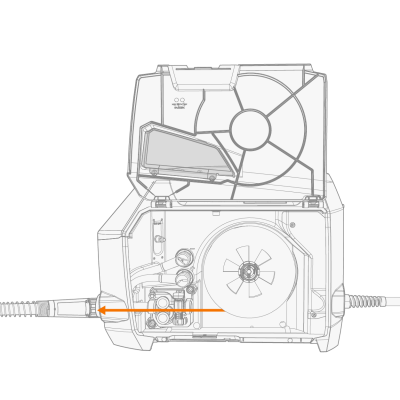

Pase el alambre de relleno por el tubo guía de entrada (1) y el tubo guía de salida (2), que alimenta el alambre de relleno hacia la pistola de soldar. |
|
5.
|
Introduzca el alambre de relleno manualmente dentro de la pistola, de manera que el alambre alcance el conductor flexible de alambre. |
|
6.
|

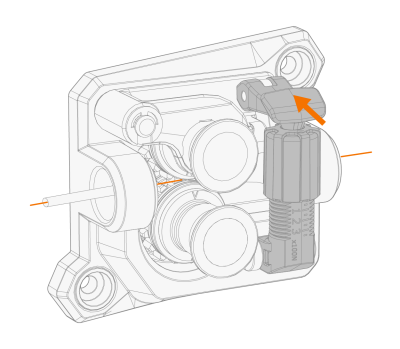

Cierre la manilla de presión de manera que el alambre de relleno quede bloqueado entre los rodillos de alimentación. |
|
7.
|

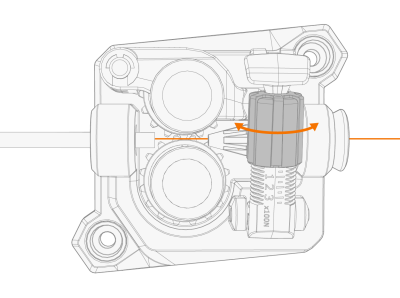

Ajuste la presión del rodillo de alimentación con la rueda de regulación de la presión. |
Las escalas graduadas del brazo de presión indican la presión aplicada en los rodillos de alimentación. Ajuste la presión de los rodillos de alimentación conforme a la tabla inferior.
| Fe/Ac. inox. sólido |
Hendidura en V
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| MC/FC |
Hendidura en V, estriada
|
≥ 1.2 |
1.0−2.0 |
| Al |
Hendidura en U
|
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
|
|
La presión excesiva puede provocar el aplastamiento del alambre de relleno y dañar los alambres tubulares o con fundente en el núcleo. La presión excesiva también puede provocar el desgaste indebido de los rodillos de alimentación y aumentar la carga en la caja de engranajes. |
|
8.
|
Introduzca el alambre de relleno en la pistola de soldar usando la función de avance de alambre en la configuración del sistema o manteniendo presionado el botón de la perilla de control izquierda. Pare cuando el alambre llegue a la punta de contacto de la pistola de soldar. |
|
Tenga cuidado con el alambre cuando llegue a la punta de contacto y salga de la pistola. |
Antes de soldar, compruebe que la configuración y los parámetros de soldadura se ajusten a su configuración de soldadura.
* Perfiles de rodillos de alimentación y símbolos correspondientes
| Hendidura en V |
|
| Hendidura en V, estriada |
|
| Hendidura en U |
|
