Instalar y cambiar el alambre (carrete de 100 mm)

En esta sección se describe cómo instalar y cambiar un carrete de 100 mm. Para obtener instrucciones sobre cómo instalar y cambiar un carrete de 200 mm, consulte Instalar y cambiar el alambre (carrete de 200 mm).

Instale la pistola de soldar en el dispositivo Master M antes de montar el carrete de alambre.

Al cambiar el carrete de alambre, retire el alambre de relleno restante de la pistola de soldar y del mecanismo de alimentación del alambre antes de quitar el carrete de alambre.

Compruebe siempre que los rodillos de alimentación sean adecuados para el alambre de relleno (diámetro y material) en cuestión. Consulte la sección Consumibles para el alimentador de alambre para obtener más información.

Para quitar el soporte para carrete estándar:

1.

Abra la ventanilla del armario del alimentador de alambre.

2.

Si aún no lo ha hecho, retire el carrete de alambre (consulte Instalar y cambiar el alambre (carrete de 200 mm)).

3.

Afloje el sujetador del soporte para carrete y retire el carrete de alambre.

Para instalar un carrete de alambre de 100 mm:

1.

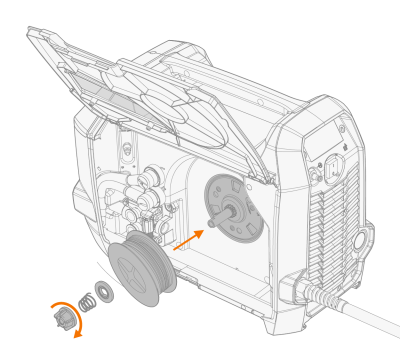

Inserte el carrete de alambre, la placa de fricción del resorte, el resorte y el sujetador del soporte para carrete en el soporte para carrete. Asegure el carrete de alambre en su lugar apretando el sujetador del soporte para carrete.

Asegúrese de que el carrete del alambre mire en la dirección correcta, el alambre de relleno va desde la parte inferior del carrete hasta los rodillos de alimentación.

Asegúrese de que el lado acanalado de la placa de fricción del muelle esté orientado hacia el exterior.

2.

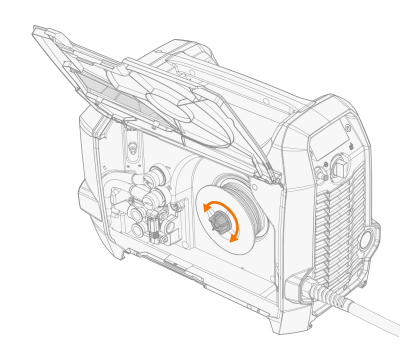

Si es necesario, ajuste la fuerza de frenado del carrete girando el sujetador para carrete.

Para instalar el alambre de relleno, consulte Instalar y cambiar el alambre (carrete de 200 mm).
