Installation und Austausch der Vorschubrollen

Ersetzen Sie die Vorschubrollen wenn sich der Durchmesser oder das Material des Zusatzwerkstoffs ändern. Die Vorschubrollen gemäß den Tabellen in Drahtvorschub-Verschleißteile auswählen.

1.

Das Drahtvorschubgehäuse öffnen.

2.

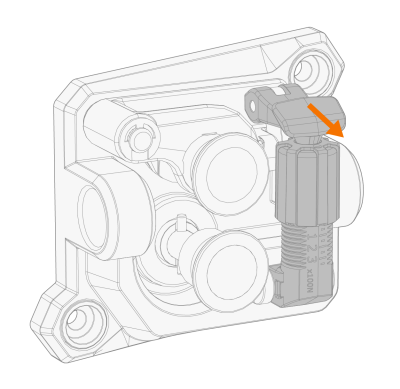

Öffnen Sie den Anpresshebel.

3.

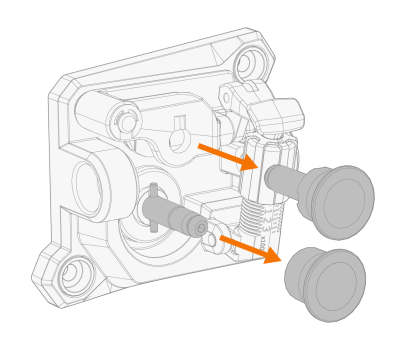

Den Andruckrollen-Befestigungsstift und die Vorschubrollen-Befestigungskappe abziehen.

An dem Montagebolzen der Andruckrolle ist eine Zentralachse befestigt, während die Zentralachse der Vorschubrolle als Antriebswelle fungiert, die direkt am Drahtvorschubmechanismus/Motor befestigt ist.

4.

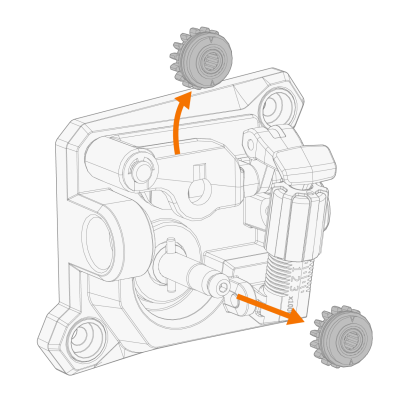

Entfernen Sie die Drahtvorschubrollen.

5.

Befolgen Sie die vorherigen Schritte in umgekehrter Reihenfolge, um die Drahtvorschubrollen zu installieren. Richten Sie die Kerbe auf der Unterseite der Vorschubrolle am Stift auf der Antriebswelle aus.

6.

Bringen Sie die Montagekappe und den Montagestift wieder an, um die Vorschub- und Andruckrolle in ihrer Position zu sichern.

7.

Schließen Sie den Anpresshebel. Für weitere Informationen zur Drahtinstallation, siehe Einsetzen und Wechseln des Drahts (200 mm Spulengröße).

8.

Das Drahtvorschubgehäuse schließen.
