Montering og udskiftning af tråd (200 mm trådspole)

Dette afsnit beskriver, hvordan en 200 mm trådspole monteres og udskiftes. Trådspolenavet til en 200 mm trådspole er fabriksmonteret på Master M 205 og 323. Vedrørende anvisninger til montering af en 100 mm trådspole, se Montering og udskiftning af tråd (100 mm trådrulle).

Tilslut svejsepistolen til Master M-enheden, inden trådspolen installeres.
Ved udskiftning af trådspolen udtages den resterende svejsetråd fra svejsepistolen og trådværket, før trådspolen udtages.

Kontroller altid, at trådhjulene er egnet til den svejsetråd (diameter og materiale), der anvendes. Nærmere oplysninger findes i Forbrugsmaterialer til trådboks.

Aftagning af trådspolen:

1. Åbn låsen til trådboksens kabinet.

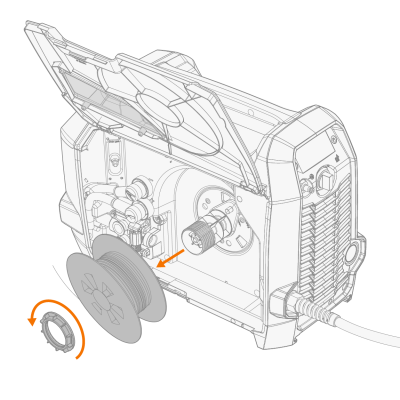

2. Løsn og fjern spoleholderen, og fjern trådspolen.

Isætning af en ny trådspole:

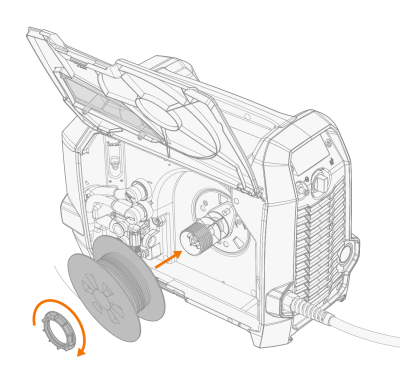

1. Sæt trådspolen på spolenavet. Fastgør trådspolen ved at sætte spoleholderen tilbage og stram den.
Kontroller, at trådspolen vender rigtigt, så svejsetråden kører fra bunden af spolen til trådrullerne.

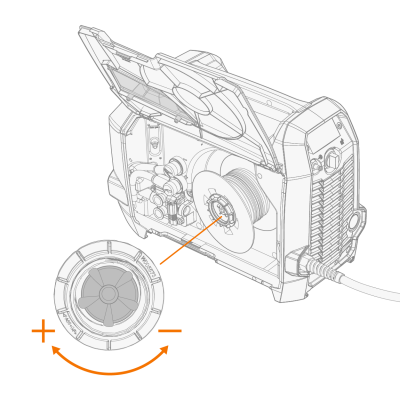

2. Juster om nødvendigt trådspolens bremsekraft ved at dreje trådspolenavets strammer.

Isætning af svejsetråden:

1. Løsn trådenden fra spolen, og skær bøjede dele af, så enden er lige.
Sørg for at svejsetråden ikke falder af spolen, når den løsnes.
2. Fil spidsen på svejsetråden glat.

Skarpe kanter på svejsetråden kan beskadige lineren.

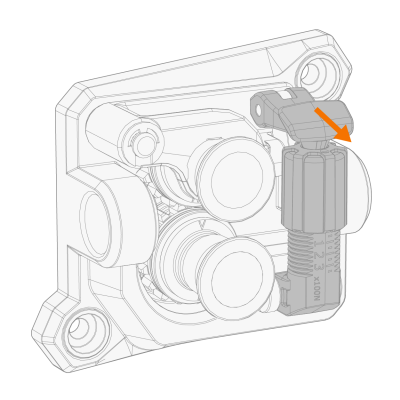

3. Slip trykhåndtaget.

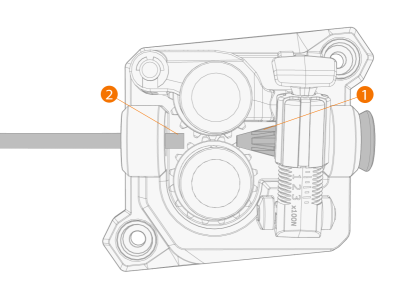

4. Før svejsetråden gennem indføringsrøret (1) og ind i udløbsstyrerøret (2), som fører svejsetråden frem til svejsepistolen.

5. Tryk svejsetråden ind i svejsepistolen med hånden, så tråden når trådlineren.

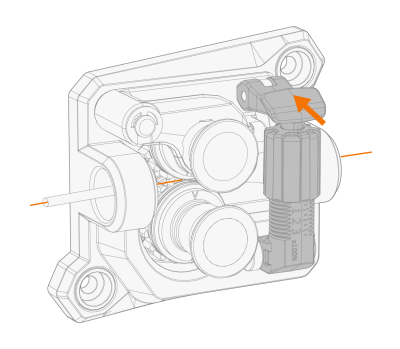

6. Luk trykhåndtaget, så svejsetråden låses mellem trådhjulene.

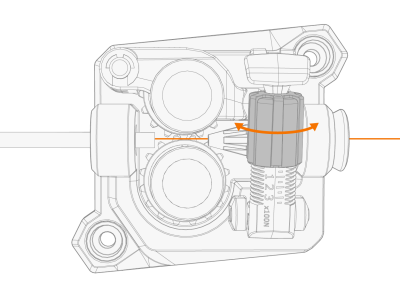

7. Juster trådhjulets tryk med trykjusteringsskruen.

Den graduerede skala på trykarmen viser trykket på trådhjulene. Juster trådhjulenes tryk efter nedenstående tabel.

Svejsetrådsmateriale Trådhjulsprofil* Svejsetrådsdiameter (mm) Justering (x100N)
Fe/Ss massiv V-spor
 0.8−1.0 1.5−2.0
≥ 1.2 2.0−2.5
MC/FC V-spor, riflet
 ≥ 1.2 1.0−2.0
Al U-spor
 1.0 0.5−1.0
1.2 1.0−1.5



Et for kraftigt tryk vil klemme svejsetråden flad og beskadige coatede svejsetråde eller rørtråde. Et for kraftigt tryk vil også medføre unødvendig slitage på trådhjulene og øge belastningen på gearkassen.

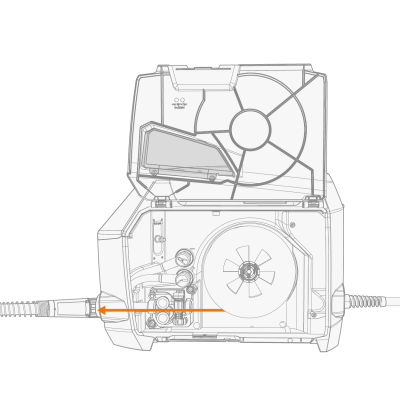

8. Kør svejsetråden ind i svejsepistolen ved at bruge trådfødningsfunktionen i systemindstillingerne eller ved at holde venstre reguleringsknap nede. Stop, når svejsetråden når svejsepistolens kontaktdyse.
Hold øje med svejsetråden, til den når kontaktdysen og kommer ud af svejsepistolen.

Inden svejsning skal du kontrollere, at svejseparametrene og indstillinger svarer til din svejseopsætningen.

* Trådhjulsprofil og tilhørende symboler

Trådhjulprofil Symbol
V-spor
V-spor, riflet
U-spor
