Montering og udskiftning af tråd (100 mm trådrulle)

Dette afsnit beskriver, hvordan en 100 mm trådrulle monteres og udskiftes. Vedrørende anvisninger til montering og udskiftning af en 200 mm trådrulle, se Montering og udskiftning af tråd (200 mm trådspole).

Tilslut svejsepistolen til Master M-enheden, inden trådspolen installeres.

Ved udskiftning af trådspolen udtages den resterende svejsetråd fra svejsepistolen og trådværket, før trådspolen udtages.

Kontroller altid, at trådhjulene er egnet til den svejsetråd (diameter og materiale), der anvendes. Nærmere oplysninger findes i Forbrugsmaterialer til trådboks.

Sådan fjernes standardtrådspolenavet:

1.

Åbn låsen til trådboksens kabinet.

2.

Fjern trådspolen, hvis den ikke allerede er fjernet (se Montering og udskiftning af tråd (200 mm trådspole).

3.

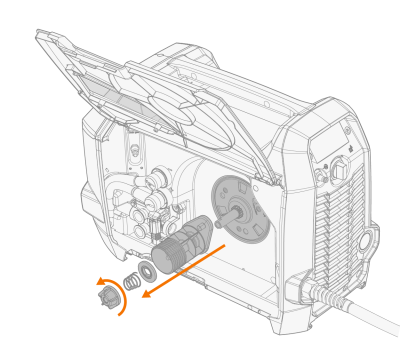

Løsn trådspolens navholder, og fjern trådspolenavet.

Sådan monteres en 100 mm trådspole:

1.

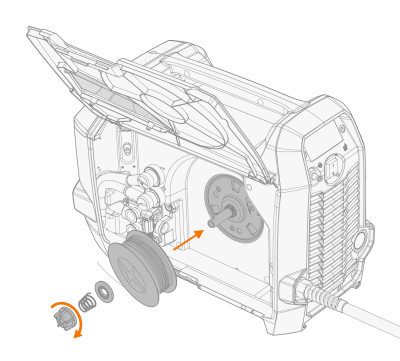

Isæt trådspolen, fjederfriktionspladen, fjederen og trådspolens navholder på trådspolenavet. Fastgør trådspolen ved at stramme trådspolens navholder.

Kontroller, at trådspolen vender rigtigt, så svejsetråden kører fra bunden af spolen til trådrullerne.

Sørg for, at den rillede side af fjederfriktionspladen vender udad.

2.

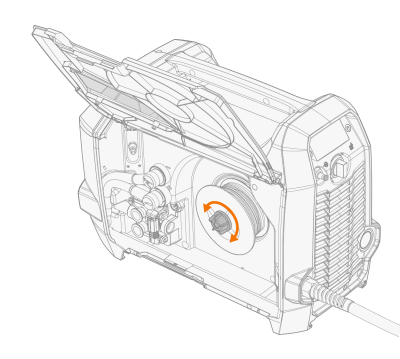

Juster om nødvendigt trådspolens bremsekraft ved at dreje trådspolenavets strammer.

Vedrørende isætning af svejsetråden, se Montering og udskiftning af tråd (200 mm trådspole).
