Asetukset-näkymä

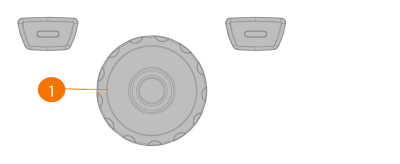

Asetukset-näkymässä valinnat tehdään säätönupilla (1):
_400x164.png)
Asetusten säätäminen:
| 1. | Siirry Asetukset-näkymään. |
| 2. | Selaa asetusryhmiä ja parametreja kääntämällä säätönuppia (1). |
| 3. | Valitse säädettävä tai muutettava parametri painamalla säätönupin painiketta (1). |
| 4. | Säädä tai muuta asetusta kääntämällä säätönuppia (1). |
| 5. | Sulje parametrin asetus painamalla säätönupin painiketta (1). |
|
Jotkut asetukset ovat esimerkiksi virtalaji- ja hitsausprosessikohtaisia ja tämän mukaisesti ne joko näkyvät tai eivät näy asetusvalikossa. |

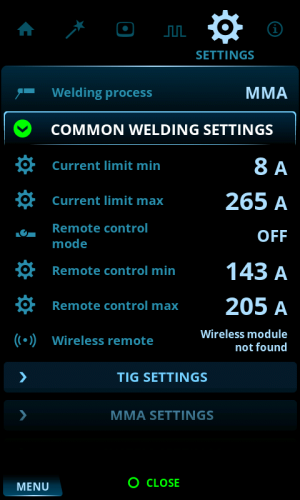

Yleiset hitsausasetukset:
| Parametri | Arvo | Huomautus |
|---|---|---|
| Hitsausmenetelmä | TIG-/puikkohitsaus (oletusarvo = TIG) | Hitsausprosessin valitseminen muuttaa automaattisesti valitun prosessin viimeistä aktiivista kanavaa. |
| Virran minimiarvo | TIG: 2 A / puikkohitsaus: 8 A, askel 1 A * | |
| Virran maksimiarvo | TIG: virtalähteen nimellisarvo Puikkohitsaus: virtalähteen maksimivirta. Puikkohitsausvirta, askel 1 A * |
|
| Kaukosäätötila | Pois / Kaukosäädin (oletusarvo = Pois) | Kun kaukosäädin on valittuna, ohjauspaneelin hitsausvirran säätö on pois käytöstä. |
| Kaukosäädön minimivirta | Min = ”virran minimiarvo”, Maks = ”virran maksimiarvo” | |
| Kaukosäädön maksimivirta | Min = ”virran minimiarvo”, Maks = ”virran maksimiarvo” | |
| Langaton kaukosäädin | Paritus käynnistyy automaattisesti heti valinnan jälkeen | Uusi paritustieto korvaa vanhan. Asetuksen arvona näkyy parituksen tila. |
TIG-asetukset:
| Parametri | Arvo | Huomautus |
|---|---|---|
| Lift TIG -virta | 5...40 A / Auto, askel 1 A (oletusarvo = Auto = 10 A) | |
| Lyhyt nousuvirta | Pois /Päällä (oletusarvo = Pois) | |
| Antifreeze (TIG) | Pois /Päällä (oletusarvo = Pois) |
Puikkohitsausasetukset:
| Parametri | Arvo | Huomautus |
|---|---|---|
| Hitsausvirta | Minimi/maksimi = normaalin hitsausvirtatason rajat | |
| Kuuma-aloitus | -10 ... +10, askel 1 (oletus = 0) | |
| Kaarivoima | -10 ... +10, askel 1 (oletus = 0) | |
| Antifreeze (puikko) | Pois / Päällä (oletusarvo = Pois) | |
| VRD-tila | Pois / Päällä (oletusarvo = Pois) | Tämä asetus voidaan lukita niin, ettei käyttäjä voi muuttaa sitä. Laitemalleissa, joissa VRD-tila on pysyvästi lukittuna Päällä-tilaan (esimerkiksi AU-malli), VRD-valinta näkyy edelleen asetuksissa, mutta sitä ei voi muuttaa. |
| Kaaren katkaisu | 50 % ... 100 %, askel 10 % (oletus = 90 %) | 100 % -asetus käyttää kaiken jännitevaran mahdollistaen pisimmän mahdollisen valokaaren. |
Järjestelmäasetukset:
| Parametri | Arvo | Huomautus |
|---|---|---|
| Kirkkaus | 10...100 %, askel 1 % (oletusarvo = 100 %) | |
| Hitsaustietojen kesto | 1...10 s, askel 1 s (oletusarvo = 5 s) | |
| Näytönsäästäjä | Oletusarvo = Kempin logo | Vaihtoehtoisen näytönsäästäjän kuvan käyttäminen on mahdollista. Lisätietoa on kohdassa Näytönsäästäjä. |
| Pvm | Päivämäärän asetus (PP/KK/VVVV) | |
| Aika (24 h) | Ajan asetus (HH:MM) | |
| Kieli | Kielen asetus | |
| Näytä Weld Assist | Päällä / Pois (oletusarvo = Päällä) | |
| Tehdasasetusten palautus... | Peruuta/Aloita (oletusarvo = Peruuta) | Asetus, joka aktivoi tehdasasetusten palautuksen laitteen tehdasasetusten palauttamiseksi. Kun tehdasasetusten palautus on valmis, virtalähde pitää uudelleenkäynnistää manuaalisesti. |
* Hitsaajan asetettavissa oleva virta-alue TIG-hitsauksessa:
| • | 2 A ... 305 A, askel 1 A |
| • | Oletusarvo = virtalähteen nimellisarvo. |
* Hitsaajan asetettavissa oleva virta-alue puikkohitsauksessa:
| • | 8 A ... 305 A, askel 1 A |
| • | Oletusarvo = virtalähteen puikkohitsauksen maksimivirta. |
