Kotinäkymä

Koneen ja ohjauspaneelin käynnistyksen jälkeen kotinäkymä on ohjauspaneelin työtila. Kotinäkymässä hitsausvirtaa voidaan säätää suoraan säätönupilla.

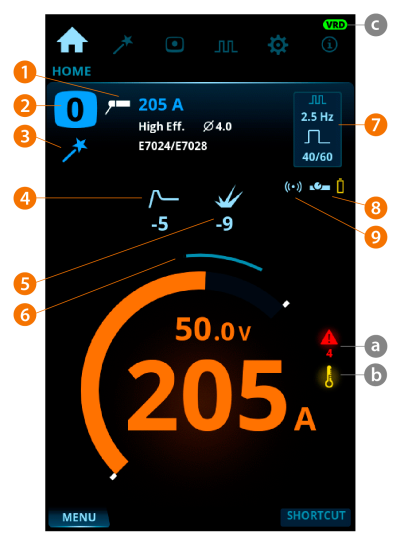

Puikkohitsauksen kotinäkymä

Hitsausasetuksista riippuen seuraavat ovat näkyvissä:

1. Hitsausprosessi
2. Muistikanava
3. Weld Assist -toiminnon symboli
4. Kuuma-aloitus
5. Kaarivoima
6. Valitulle hitsauspuikolle suositeltu virta-alue
7. Pulssiparametrit
8. Langaton kaukosäädin ja sen akun tila
9. Kaukosäätötila (PÄÄLLÄ/POIS).



Varoitus- ja ilmoitussymbolit:

a. Yleishuomautus

• Keltainen: Varoitus vaatii huomiota
• Punainen: Virhetilanne estää hitsaamisen
• Vikakoodi näkyy symbolin alapuolella.

b. Käyttölämpötila

• Punainen: Hitsauslaitteisto on ylikuumentunut

c. VRD (jännitteenalennuspiiri)

• VRD-symboli on päällä: VRD-toiminto on käytössä

>>  Aina päällä virtalähdemalleissa, joissa VRD-toiminto on päälle lukittuna.

• VRD-symboli on punainen (vilkkuu): VRD-toiminnon vika estää hitsaamisen
• VRD-symboli on pois päältä: VRD-toiminto on pois päältä.

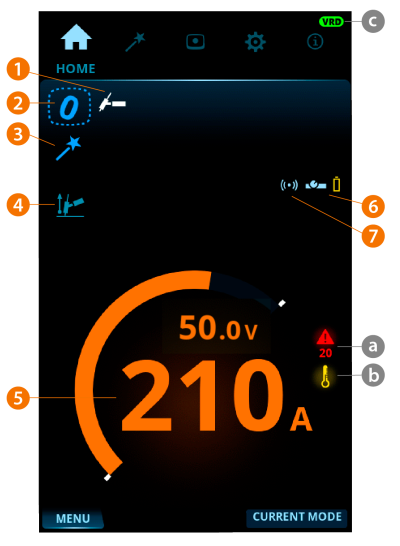

TIG-hitsauksen kotinäkymä

Hitsausasetuksista riippuen seuraavat ovat näkyvissä:

1. Hitsausprosessi
2. Muistikanava
3. Weld Assist -toiminnon symboli
4. Sytytystapa (Lift TIG -sytytys)
5. Hitsausvirta
6. Langaton kaukosäädin ja sen akun tila
7. Kaukosäätötila (Päällä / Pois).

Varoitus- ja ilmoitussymbolit:

a. Yleishuomautus

• Keltainen: Varoitus vaatii huomiota
• Punainen: Virhetilanne estää hitsaamisen
• Vikakoodi näkyy symbolin alapuolella.

b. Käyttölämpötila

• Punainen: Hitsauslaitteisto on ylikuumentunut

c. VRD (jännitteenalennuspiiri)

• VRD-symboli on päällä: VRD-toiminto on käytössä

>>  Aina päällä virtalähdemalleissa, joissa VRD-toiminto on päälle lukittuna.

• VRD-symboli on punainen (vilkkuu): VRD-toiminnon vika estää hitsaamisen
• VRD-symboli on pois päältä: VRD-toiminto on pois päältä.
Vihje: Valikko-painiketta painamalla voit vaihtaa kotinäkymän ja viimeksi käytetyn näkymän välillä.
