Ohjauspaneelin asentaminen

Master 315 -laitteen ohjauspaneeli on valmiiksi asennettu.

Työkalut:

•

Ruuvitaltta, torx (T20).



1.

Liitä ohjauspaneelin kaapeli ja asenna ohjauspaneeli paikalleen:

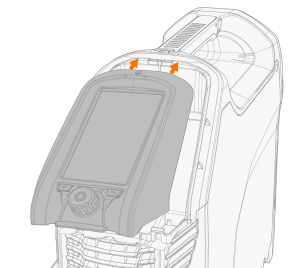

>>  Aseta ensin paneelin yläosa paikalleen ja laske sen jälkeen paneelin alaosa alas.

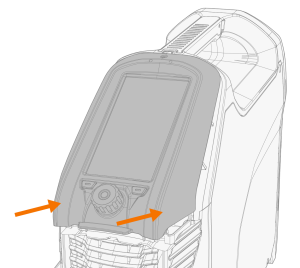

>>  Paina paneelin alaosaa niin, että se lukittuu paikalleen.

2.

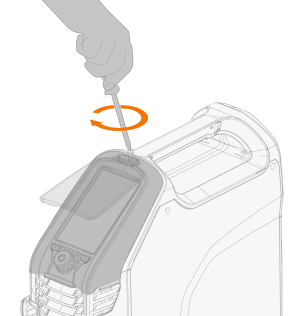

Kiinnitä ohjauspaneeli ja saranoitu suojakansi mukana toimitetulla ruuvilla.

Saranoitu suojakansi ja ohjauspaneeli kiinnitetään samalla ruuvilla.
