Podłączanie uchwytu
|
Ręcznie dokręć złącza uchwytu. Niedokręcone złącza mogą się przegrzewać, zaburzać pracę uchwytu, powodować uszkodzenia oraz wyciek płynu chłodniczego lub gazu. |
|
For connecting the torch, refer also to your welding equipment’s instructions. |

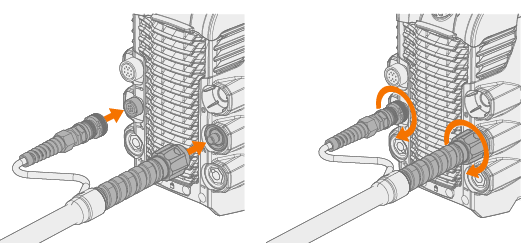

Uchwyt TIG chłodzony gazem (seria 5)
|
1.
|
Podłącz kabel spawalniczy i kabel sterowania do źródła prądu. Obróć złącza zgodnie z ruchem wskazówek zegara, żeby je dokręcić. |

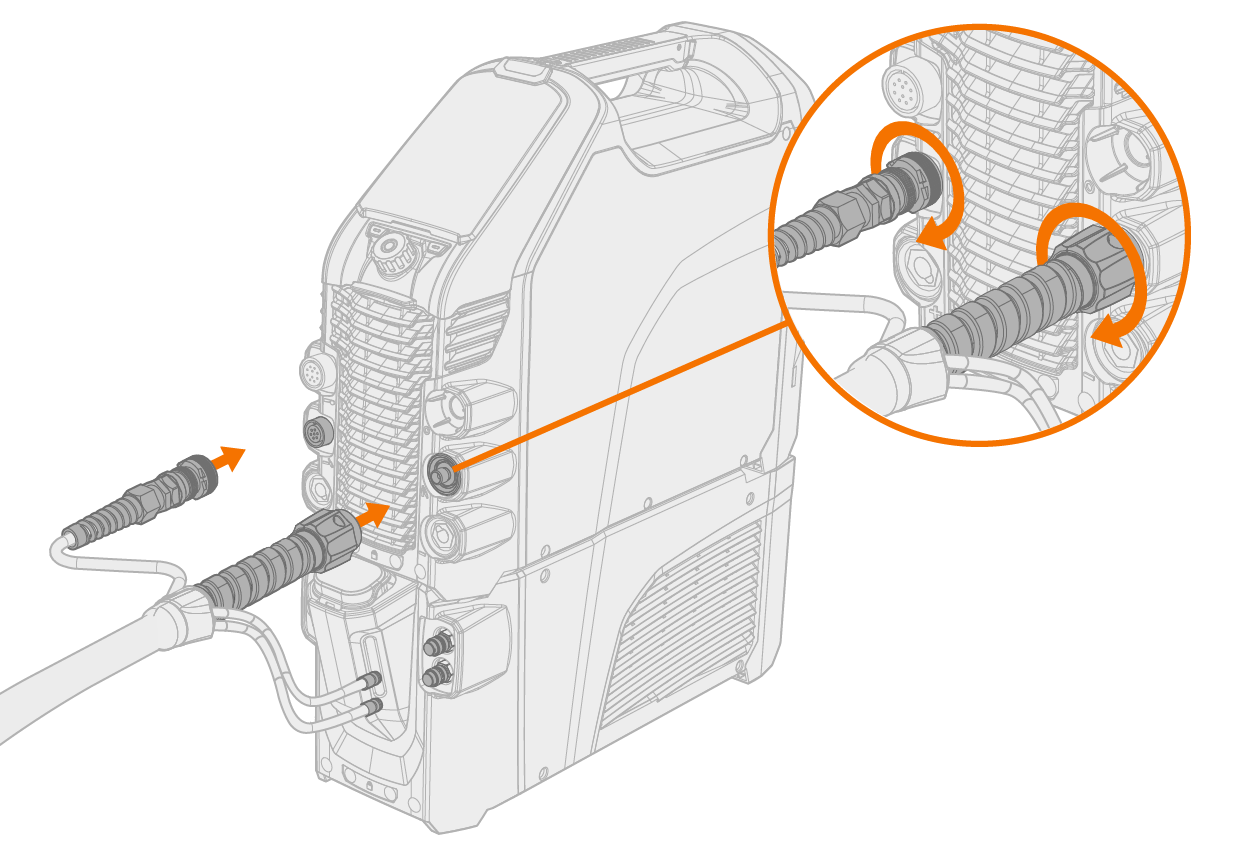

Uchwyt TIG chłodzony cieczą (seria 5)
|
1.
|
Podłącz kabel spawalniczy i kabel sterowania do źródła prądu. Obróć złącza zgodnie z ruchem wskazówek zegara, żeby je dokręcić. |
|
2.
|

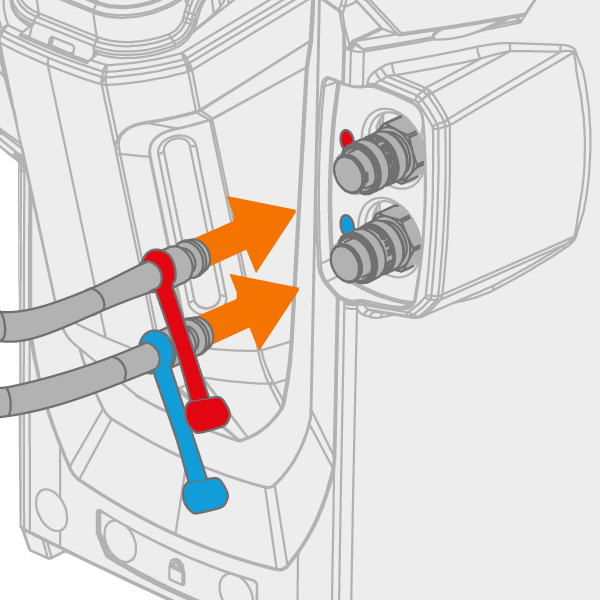

Podłącz przewody doprowadzania i odprowadzania płynu chłodzącego do układu chłodzenia. Złącza są oznaczone kolorami. |
|
|
Zachowaj ostrożność, aby podłączyć odpowiedni przewód do odpowiedniego złącza. Nieprawidłowe podłączenie przewodów może prowadzić do przegrzewania się uchwytu. |

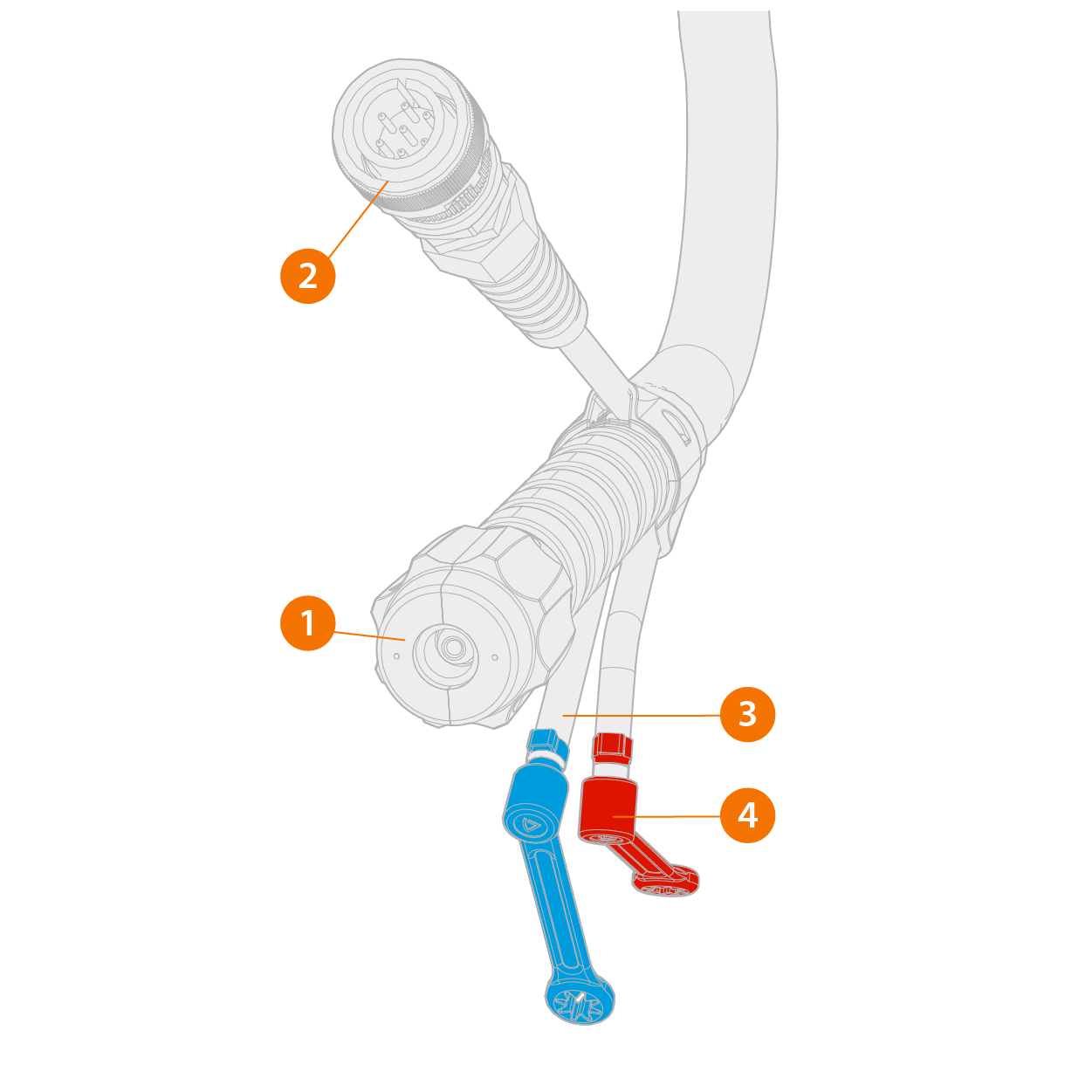

Złącza uchwytu TIG (seria 5)
|
2.
|
Złącze kabla sterowania |
|
3.
|
Złącze węża chłodzenia |
|
4.
|
Złącze węża chłodzenia |

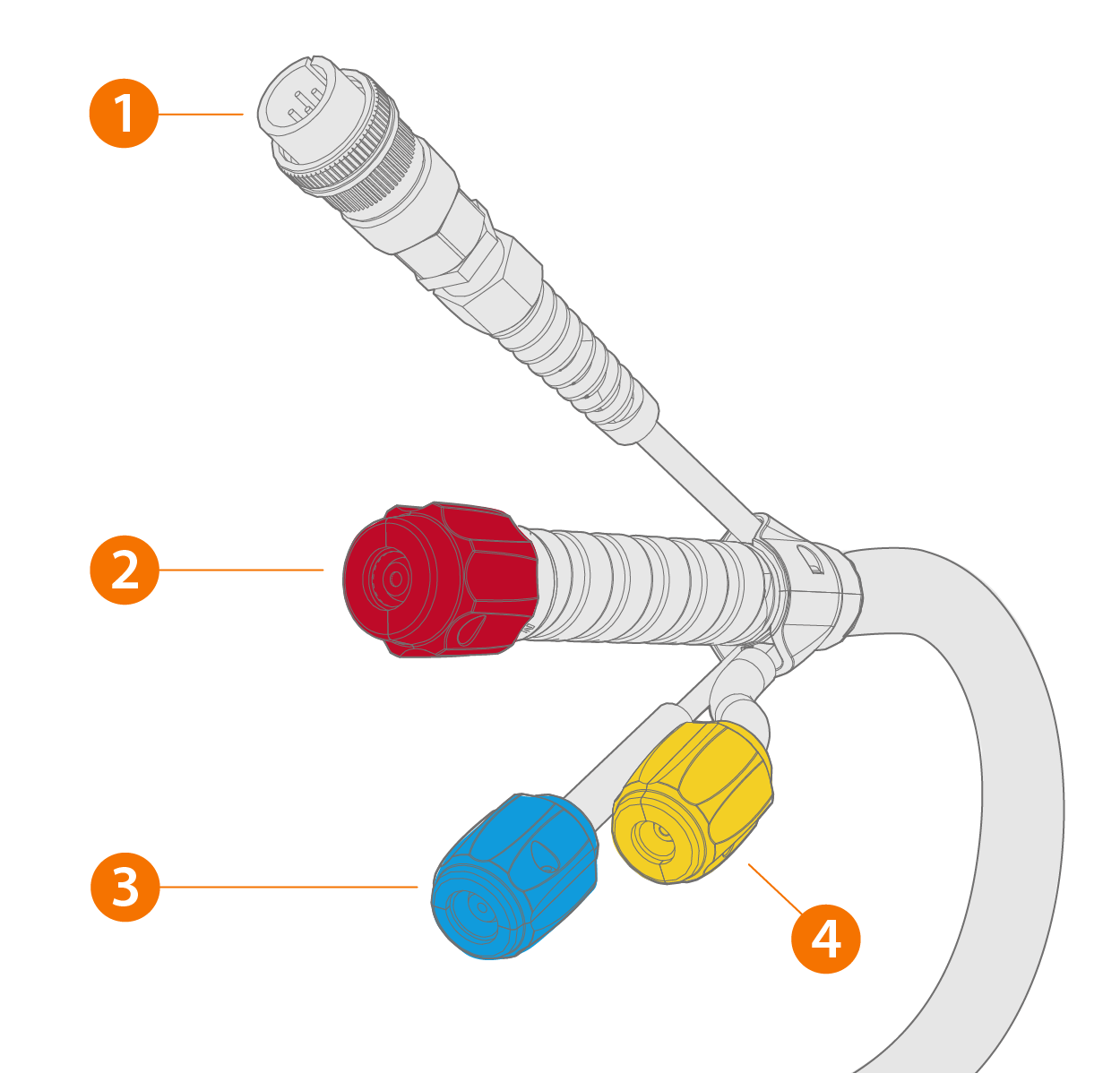

Złącza uchwytu TIG (seria 3)
|
1.
|
Złącze kabla sterowania. |
|
2.
|
Złącze kabla spawalniczego i układu chłodzenia. W uchwytach chłodzonych cieczą jest to złącze zwrotne płynu chłodzącego. W uchwytach chłodzonych gazem jest to złącze gazu osłonowego. |
|
3.
|
Złącze doprowadzania płynu chłodzącego (tylko chłodzone cieczą). |
|
4.
|
Złącze gazu osłonowego (tylko chłodzone cieczą). |
|
|
W przypadku uchwytów serii 3 z oddzielnym złączem DIX należy użyć oddzielnego przewodu gazowego. |

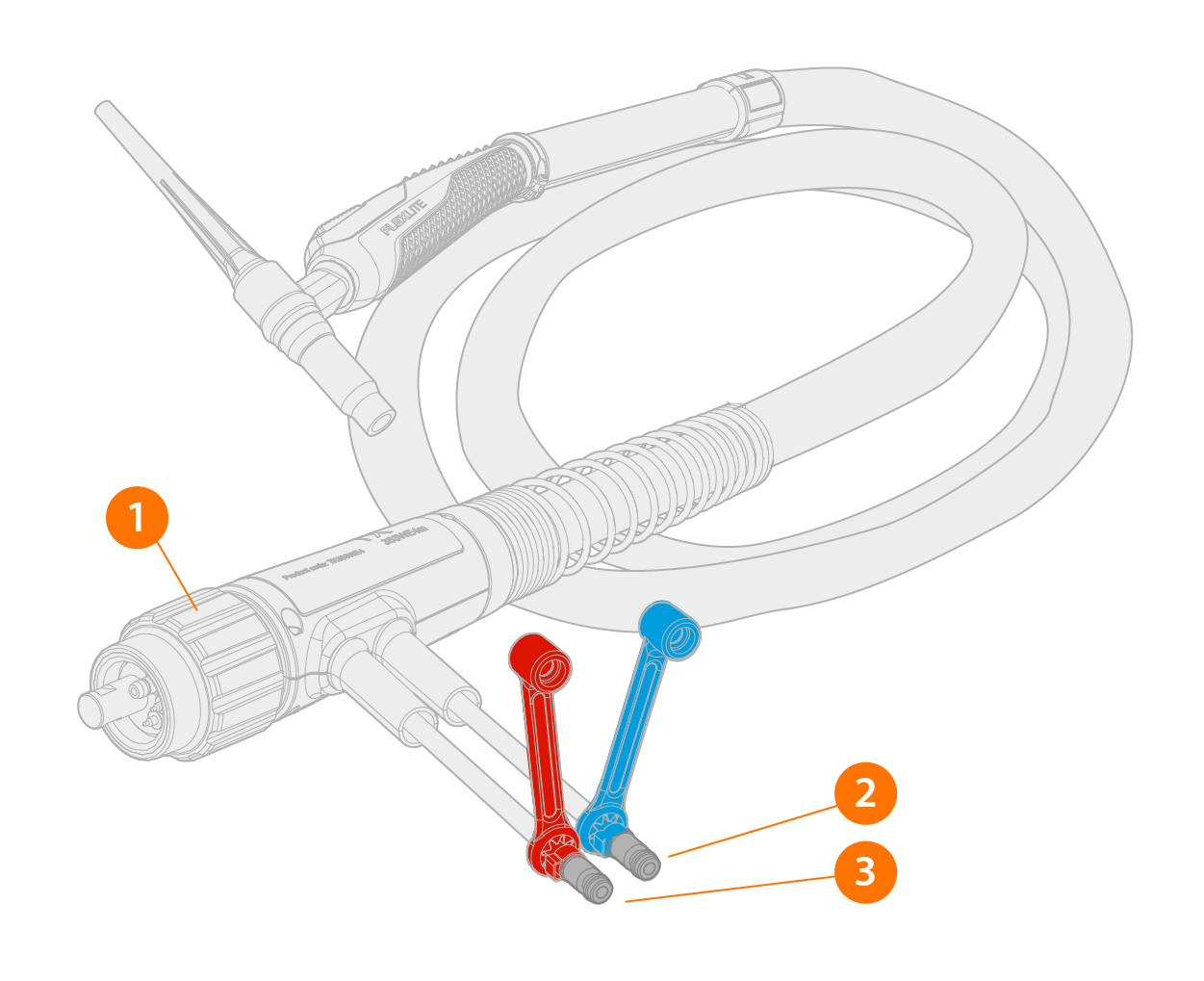

Złącza w uchwycie TIG wyposażonym w złącze Euro (seria 3)
|
2.
|
Złącze węża chłodzenia |
|
3.
|
Złącze węża chłodzenia |
